Gniazdo antenowe współosiowe BNC 75Ω zaciskane na kabel RG-6

nr katalogowy: 69380

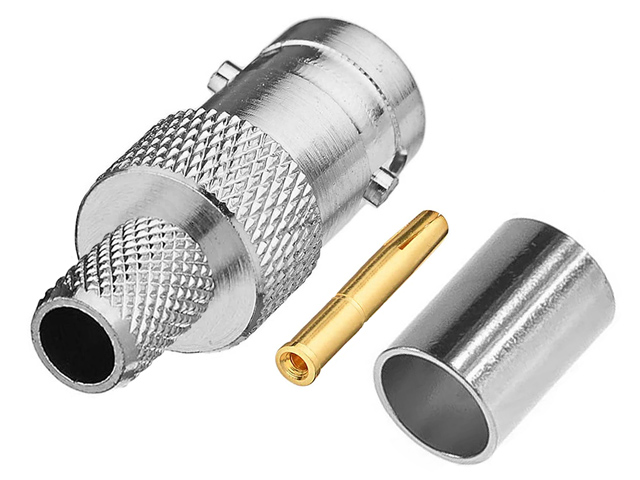

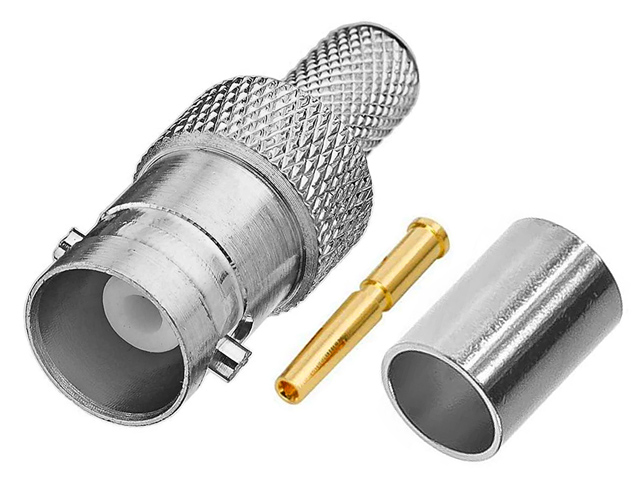

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

BNC jest złączem stosowanym w aparaturze pomiarowej, systemach telewizji analogowej i cyfrowej, monitoringu, radiotelekomunikacji oraz (kiedyś) w sieciach komputerowych. Złącza BNC przenoszą sygnał w paśmie do 4GHz i występują w wersjach 50Ω lub 75Ω. Oferowane złącze jest gniazdem żeńskim i przeznaczone jest do obsadzenia na współosiowym kablu koncentrycznym 75Ω o średnicy żyły centralnej 0.8-1.2mm, średnicy dielektryka 3.9-4.9mm oraz średnicy zewnętrznej 6.8-7.5mm, czyli na kablach z rodziny RG-6 (1.2/4.9, 5C2V, KOKA100, TELASS100itp.) używanych w instalacjach CAM, TV, SAT. Tulejka na ekranie kabla jest zaciskana, żyła centralna kabla łączona jest z pinem złącza przez lutowanie lub zaciśnięcie. Wymiarowanie gniazda prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowane gniazdo wykonane jest z niklowanego mosiądzu i posiada złocony pin centralny. Impedancja gniazda wynosi 75Ω. Do zaciskania gniazda na przewodzie potrzebne jest narzędzie zaciskowe np. HT-106C, HT-106E, HT-106G, HT-336C. Zaciskacze można znaleźć w naszej ofercie wpisując model zaciskarki HT-xxx w wyszukiwarce w katalogu produktów.

Dane techniczne

Złącze: gniazdo BNC 75Ω żeńskie Materiał: niklowany stop miedzi, złocony pin centralny Pasujący przewód: RG-6 i odpowiedniki Impedancja: 75Ω Pasmo pracy: <4GHz Wymiary (długość z tuleją/średnica w najszerszym miejscu): ok. 34.2/11.0mm Masa: 8g
