Gniazdo antenowe współosiowe TV/IEC 75Ω kompresyjne Snap-N-Seal na kabel RG6

nr katalogowy: 68675

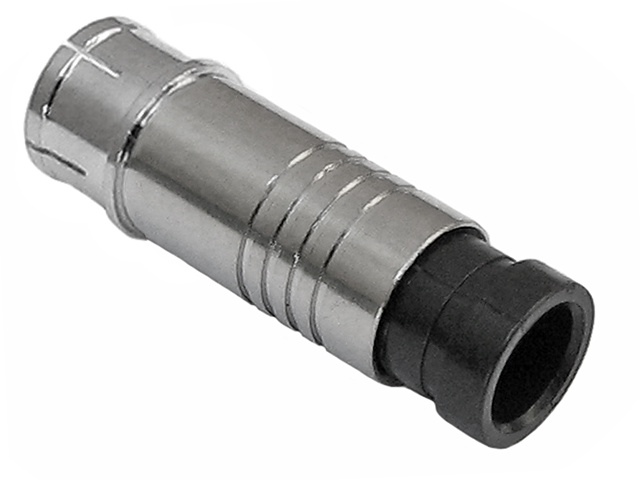

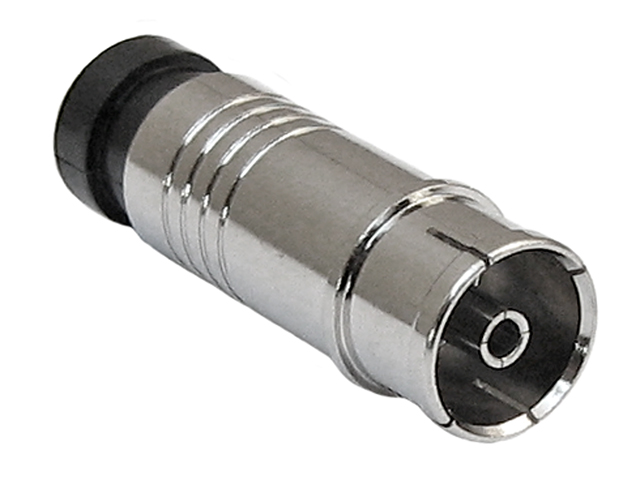

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Złącze antenowe TV/IEC jest popularnym złączem używanym w instalacjach antenowych TV naziemnej, kablowej i (czasem) satelitarnej. Złącze TV/IEC pracuje w paśmie do 1GHz i ma impedancję 75Ω. Złącza te stosowane są w odbiornikach TV, tunerach radiowych, tunerach DVB-T/T2, w gniazdach abonenckich instalacji telewizji kablowej oraz starszych urządzeniach wyposażonych w modulator w.cz. (magnetowidy, konsole gier itp.). Oferowane przez nas gniazdo kompresyjne TV/IEC przeznaczone jest do obsadzenia na współosiowym kablu koncentrycznym o średnicy żyły centralnej 0.8-1.20 mm, średnicy dielektryka 3.90-4.80mm oraz średnicy zewnętrznej 6.8-7.2mm, czyli na kablach z rodziny RG-6 (i innych kablach 75Ω o zbliżonych wymiarach) używanych w instalacjach R/TV/SAT.

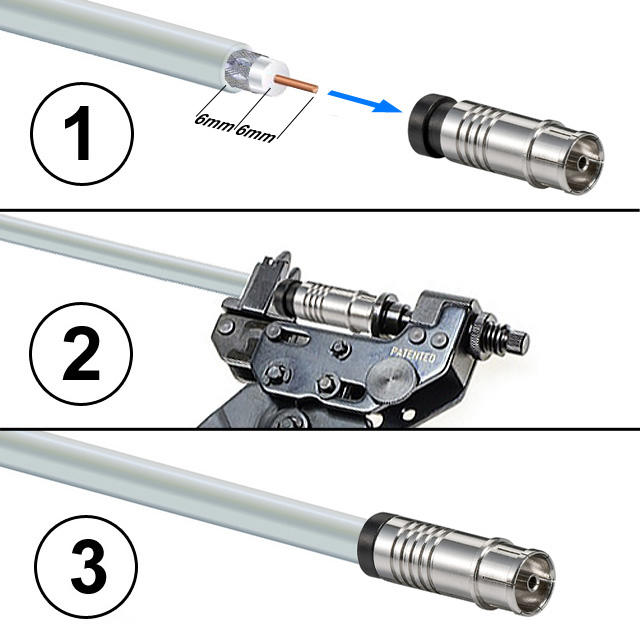

Zalety złączy kompresyjnych (compression connector) wynikają ze specjalnej konstrukcji złącza. Złącze posiada pierścień wykonany ze specjalnego tworzywa, który w wyniku procesu kompresji złącza (ściśnięcia osiowego wzdłuż złącza) uwypukla się do wewnątrz i zapewnia trwałe umocowanie kabla w gnieździe oraz pewny docisk ekranu kabla do korpusu gniazda na całym obwodzie. Do montażu złącza niezbędne jest specjalne narzędzie zaciskające (dostępne w naszej ofercie). Montaż jest prosty i szybki - odpowiednio obrobiony kabel wsunięty do złącza jest zaciskany jednym szybkim ruchem.

W ofercie posiadamy narzędzia zaciskowe do złączy kompresyjnych firmy HANLONG (np. HT-510B, HT-518G, HT-H548, HT-K5B02) które umożliwiają zaciskanie oferowanego gniazda. Zaciskacze można znaleźć w naszej ofercie wpisując model zaciskarki HT-xxx w wyszukiwarce w katalogu produktów. Posiadamy również obcinacze i ściągacze izolacji ułatwiające obróbkę kabla przed umieszczeniem go we wtyku. Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowane gniazdo wykonane jest ze stopu miedzi. Impedancja gniazda wynosi 75Ω. Doskonałe własności transmisyjne, odporność na korozję, wodoszczelność połączenia kabla ze złączem, prostota i szybkość montażu, stabilność i pewność wykonanego połączenia rekompensują wyższą cenę złącza i konieczność używania narzędzi zaciskających.

Dane techniczne

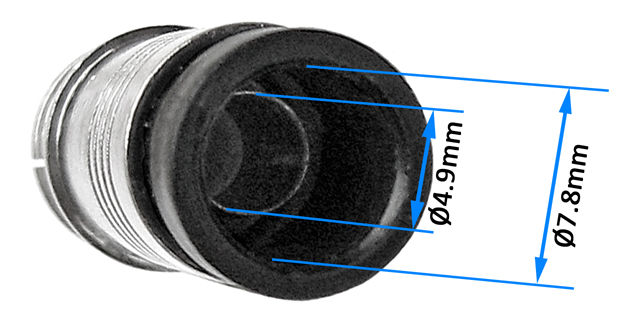

Złącze: gniazdo TV/IEC 9.5mm żeńskie Impedancja: 75Ω Pasmo pracy: CAM/R/TV (do 1GHz) Materiał: mosiądz niklowany Wymiary (długość/średnica) po zaciśnięciu: 31/12mm Masa 1szt: ok. 10g Wymiary pasującego przewodu (żyła środkowa/dielektryk/płaszcz): 0.80-1.20mm/3.9-4.8mm/6.8-7.2mm
