Gniazdo antenowe współosiowe TV/IEC 75Ω zaciskane w sześciokąt na kabel RG-59

nr katalogowy: 68620

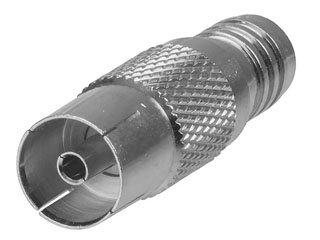

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

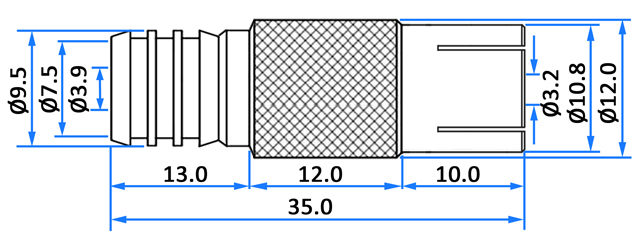

Złącze antenowe TV/IEC jest popularnym złączem używanym w instalacjach antenowych TV naziemnej, kablowej i (czasem) satelitarnej. Złącze TV/IEC pracuje w paśmie do 1GHz i ma impedancję 75Ω. Złącza te stosowane są w odbiornikach TV, tunerach radiowych, tunerach DVB-T/T2, w gniazdach abonenckich instalacji telewizji kablowej oraz starszych urządzeniach wyposażonych w modulator w.cz. (magnetowidy, konsole gier itp.). Oferowane przez nas gniazdo ma impedancję 75Ω i przeznaczone jest do obsadzenia na współosiowym kablu koncentrycznym 75Ω o średnicy żyły centralnej 0.6-0.9mm, średnicy dielektryka 3.0-3.9mm oraz średnicy zewnętrznej 5.8-6.5mm, czyli na kablach z rodziny RG-59 (0.6/3.7, 3C2V, KX6A itp.). Wymiarowanie gniazda prezentujemy poniżej:

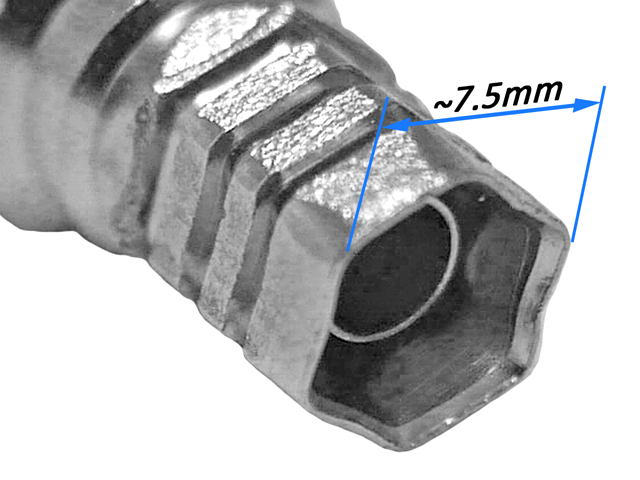

Obsadzenie gniazda na kablu wymaga specjalnego narzędzia zaciskającego. Żyła centralna kabla wsuwana jest do otworu środkowego, gdzie kontakt zapewniają sprężyste blaszki. Gniazdo jest zaciskane w "sześciokąt". Zaciśnięcie narzędzia powoduje trwałe umocowanie kabla w gnieździe oraz zapewnia pewny docisk ekranu kabla do korpusu gniazda na całym obwodzie. Gniazdo posiada gruby kołnierz zaciskowy i przeznaczone jest do zaciskania na prasie warsztatowej niemniej można je również zacisnąć praską ręczną (choć wymaga to sporej siły). Poniżej prezentujemy zaciśnięte złącze (gniazdo zaciśnięte bez kabla dla zobrazowania kształtu i wielkości praski zaciskowj).

Do zaciskania należy używać narzędzia z otworem roboczym w kształcie sześciokąta o wielkości ok 7.5mm. W ofercie posiadamy narzędzia zaciskowe firmy HANLONG (np. HT-336K3) które umożliwiają zaciskanie oferowanego gniazda. Zaciskacze można znaleźć w naszej ofercie wpisując model zaciskarki HT-xxx w wyszukiwarce w katalogu produktów. Posiadamy również obcinacze i ściągacze izolacji ułatwiające obróbkę kabla przed umieszczeniem go we wtyku. Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowane gniazdo wykonane jest ze stopu miedzi. Impedancja gniazda wynosi 75Ω.

Dane techniczne

Złącze: gniazdo TV/IEC 9.5mm żeńskie Impedancja: 75Ω Pasmo pracy: CAM/R/TV (do 1GHz) Materiał: mosiądz niklowany Wymiary (długość/średnica): 35/12mm Masa 1szt: ok. 13g Wymiary wprowadzanego przewodu (żyła centralna/dielektryk/płaszcz): 0.6-0.9mm/3.0-3.9mm/5.8-6.5mm
