Gniazdo antenowe współosiowe TNC 50Ω panelowe typ K lutowane

nr katalogowy: 68472

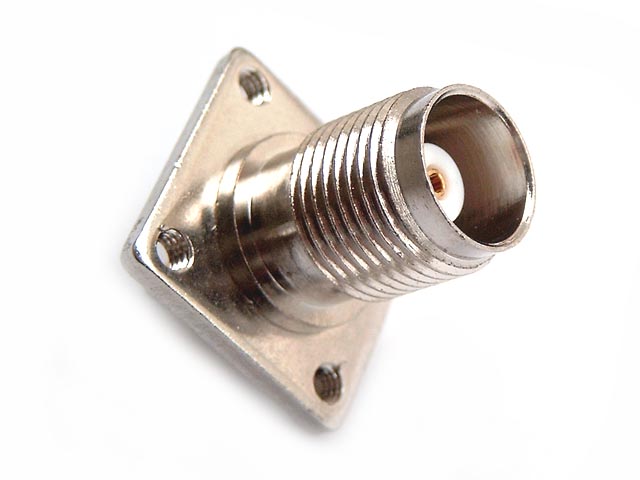

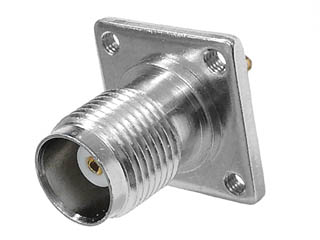

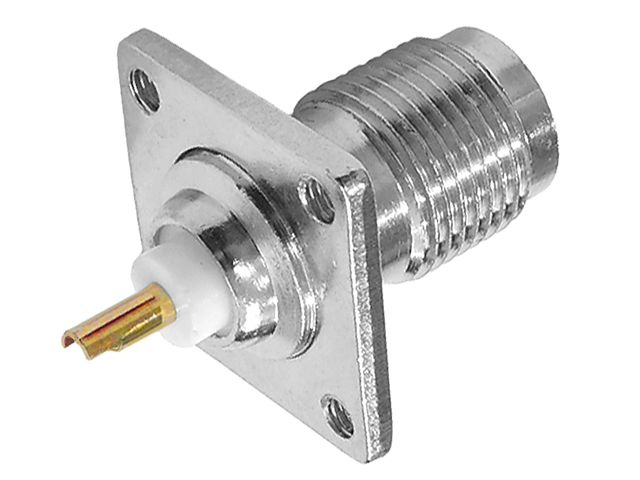

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

TNC jest złączem stosowanym w radiokomunikacji, najczęściej w urządzeniach i antenach WLAN oraz GSM. Złącza TNC przenoszą sygnał w paśmie do 11GHz i posiadają impedancję 50Ω (najczęściej stosowane) lub 75Ω (stosowane rzadko). Oferowane złącze jest gniazdem żeńskim do montażu na płycie (panelu). Gniazdo posiada kwadratową podstawę z czterema gwintowanymi otworami do przykręcenia do płyty. Styk centralny w postaci pozłacanej tulejki służy do przylutowania żyły centralnej kabla, masę kabla należy mocować w dowolnym miejscu obudowy.

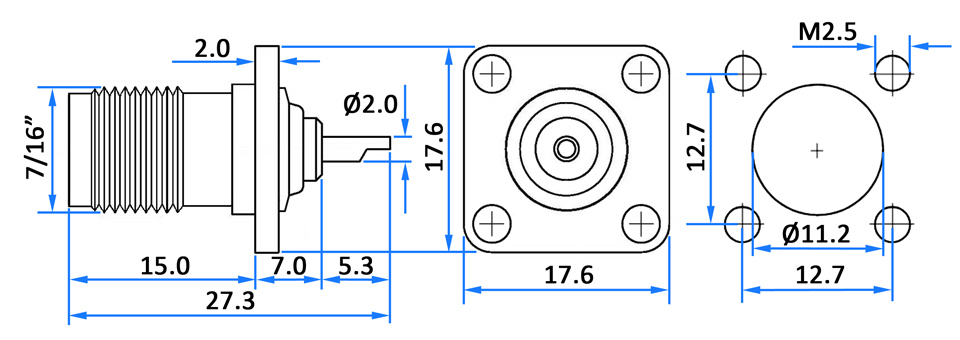

Gniazdo przeznaczone jest do montażu na płycie (panelu) z otworem montażowym o średnicy 11.2mm oraz 4 otworami pod śruby mocujące. Wymiarowanie gniazda oraz otworów montażowych prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Gniazdo wykonane jest niklowanego stopu miedzi, pin centralny jest złocony. Impedancja gniazda wynosi 50Ω.

Dane techniczne

Złącze: gniazdo TNC 50Ω żeńskie, panelowe Materiał: niklowany stop miedzi, złocony pin centralny Impedancja: 50Ω Pasmo pracy: <11GHz Mocowanie: 4 otwory pod śruby mocujące Wymiary (dszerokość/wysokość/głębokość): ok. 17.6/17.6//25.3mm Masa: 11g
