Gniazdo współosiowe UHF/UC1 50Ω panelowe typ K lutowane

nr katalogowy: 68400

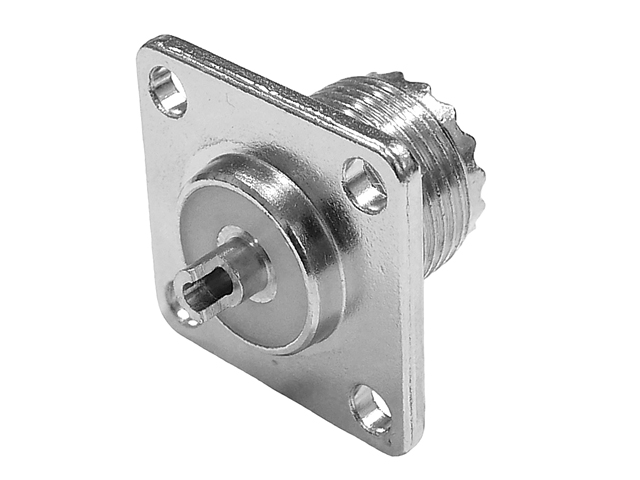

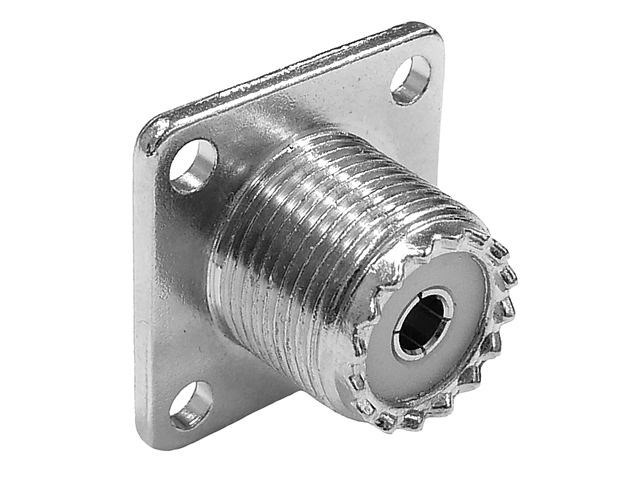

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

UHF (UC1) jest jednym z najstarszych standardów złącz stosowanych nadal w technice radiowej oraz Audio-Video. Złącze zostało zaprojektowane jako ekranowana wersja wtyku bananowego (styk centralny ma średnicę 4mm). Złącza UHF pracują w paśmie 0-300MHz i nie posiadają stałej impedacji. Stosowane są najczęściej w urządzeniach i antenach krótkofalarskich. Oferowane złącze jest gniazdem żeńskim do montażu na płycie (panelu). Gniazdo posiada kwadratową podstawę z czterema otworami do przykręcenia do płyty. Styk centralny w postaci tulejki ze stopu miedzi służy do przylutowania żyły centralnej kabla, masę kabla należy mocować w dowolnym miejscu obudowy.

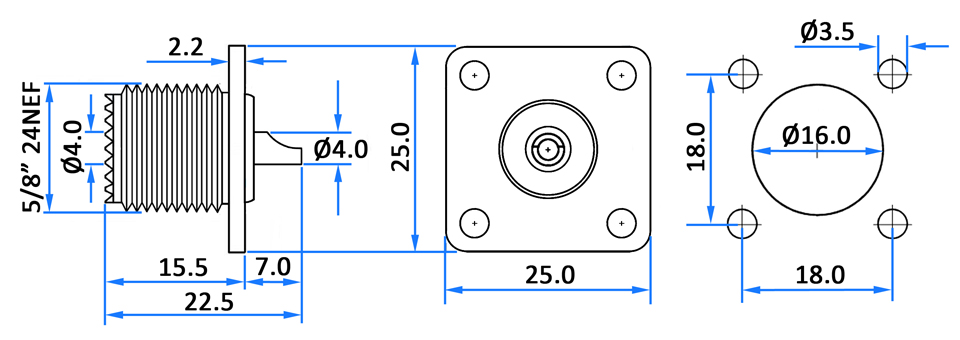

Gniazdo przeznaczone jest do montażu na płycie (panelu) z otworem montażowym o średnicy 16mm oraz 4 otworami pod śruby mocujące. Wymiarowanie gniazda oraz otworów montażowych prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Gniazdo wykonane jest niklowanego stopu cynku, pin centralny wykonany jest ze stopu miedzi. Impedancja gniazda wynosi 50Ω.

Dane techniczne

Złącze: gniazdo UHF/UC1 50Ω żeńskie, panelowe Materiał: niklowany stop cynku, pin centralny z stopu miedzianego Impedancja: 50Ω Pasmo pracy: <300MHz Mocowanie: 4 otwory pod śruby mocujące Wymiary (dszerokość/wysokość/głębokość): ok. 25/25/22.5mm Masa: 16g
