Gniazdo antenowe współosiowe BNC 75Ω zaciskane na kabel RG-59

nr katalogowy: 68390

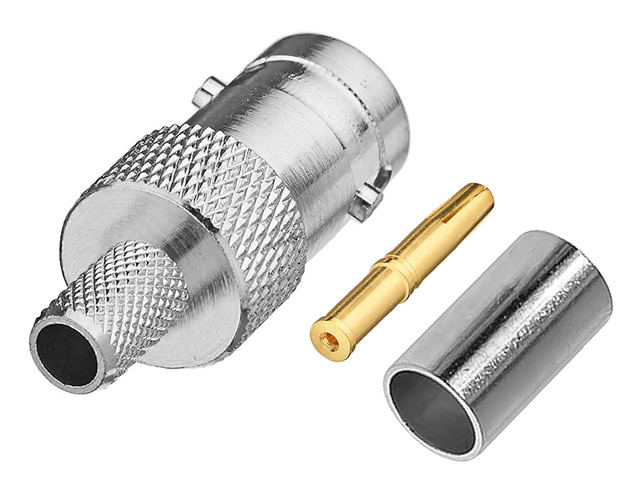

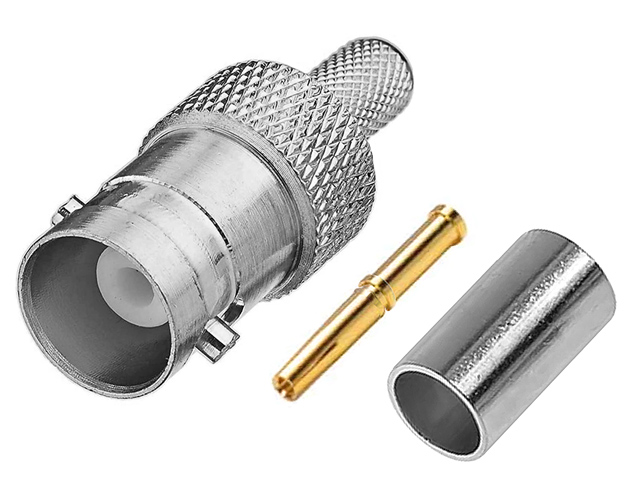

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

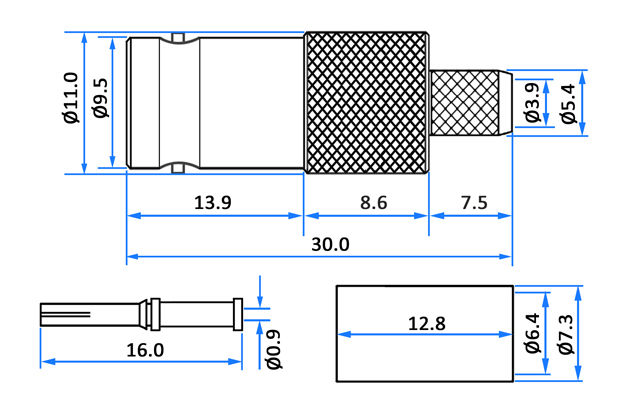

BNC jest złączem stosowanym w aparaturze pomiarowej, systemach telewizji analogowej i cyfrowej, monitoringu, radiotelekomunikacji oraz (kiedyś) w sieciach komputerowych. Złącza BNC przenoszą sygnał w paśmie do 4GHz i występują w wersjach 50Ω lub 75Ω. Oferowane złącze jest gniazdem żeńskim i przeznaczone jest do obsadzenia na współosiowym kablu koncentrycznym 75Ω o średnicy żyły centralnej 0.6-0.9mm, średnicy dielektryka 3.0-3.9mm oraz średnicy zewnętrznej 5.8-6.4mm, czyli na kablach z rodziny RG-59 (0.6/3.7, 3C2V, 8241, KX 6A itp.) używanych w instalacjach CAM, TV, SAT. Tulejka na ekranie kabla jest zaciskana, żyła centralna kabla łączona jest z pinem złącza przez lutowanie lub zaciśnięcie. Wymiarowanie gniazda prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowane gniazdo wykonane jest z niklowanego mosiądzu i posiada złocony pin centralny. Impedancja gniazda wynosi 75Ω. Do zaciskania gniazda na przewodzie potrzebne jest narzędzie zaciskowe np. HT-106C, HT-106D, HT-336C, HT-336I. Zaciskacze można znaleźć w naszej ofercie wpisując model zaciskarki HT-xxx w wyszukiwarce w katalogu produktów.

Dane techniczne

Złącze: gniazdo BNC 75Ω żeńskie Materiał: niklowany stop miedzi, złocony pin centralny Pasujący przewód: RG-59 i odpowiedniki Impedancja: 75Ω Pasmo pracy: <4GHz Wymiary (długość z tuleją/średnica w najszerszym miejscu): ok. 35.2/11.0mm Masa: 9g
