Wtyk antenowy współosiowy MMCX 50Ω kątowy zaciskany na kabel RG174
nr katalogowy: 67992

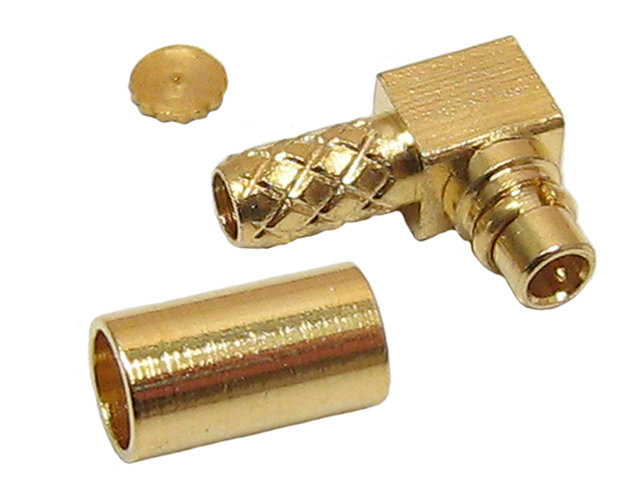

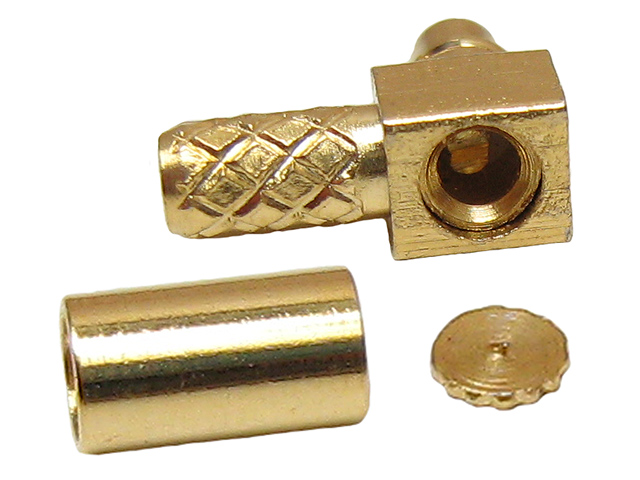

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Złącze MMCX (Micro-Miniature Coaxial) jest jednym z najmniejszych złączy stosowanych w technice radiowej w paśmie 0-6GHz. Stosowane jest najczęściej w sprzętach Wi-Fi oraz GPS. Oferowane złącze jest wtykiem kątowym męskim o impedancji 50Ω przystosowanym do obsadzenia na kablu RG174. Tulejka na ekranie kabla jest zaciskana, żyła środkowa jest wciskana lub lutowana przez otwór w tylnej częsci wtyku, okrągła płytka służy do zaślepienia otworu po zamocowaniu żyły środkowej.

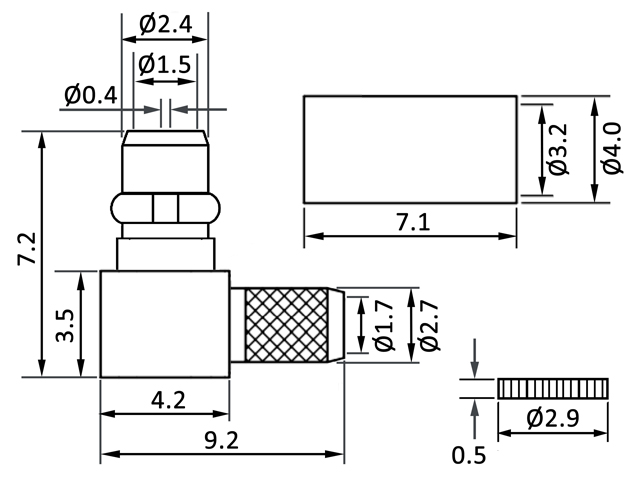

Wymiarowanie wtyku prezentujemy poniżej:
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Oferowany wtyk wykonany jest z mosiądzu kolorowanego na złoto i posiada złocone styki. Impedancja wtyku wynosi 50Ω.
Dane techniczne
Złącze: wtyk MMCX męski, kątowy
Materiał: mosiądz kolorowany na złoto, złocone styki
Pasujący przewód: RG174 i odpowiedniki
Impedancja: 50Ω
Pasmo pracy: <6GHz
Wymiary (z założoną tulejką): ok. 11/9/4mm
Masa: 1g
