Adapter antenowy RF wtyk MCX - gniazdo F 75Ω
nr katalogowy: 67983

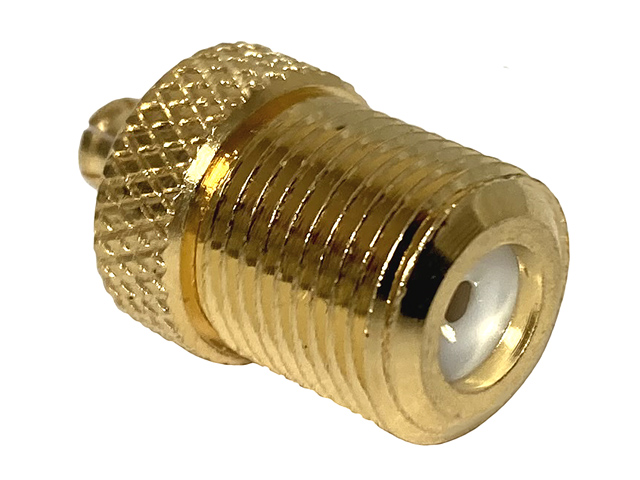

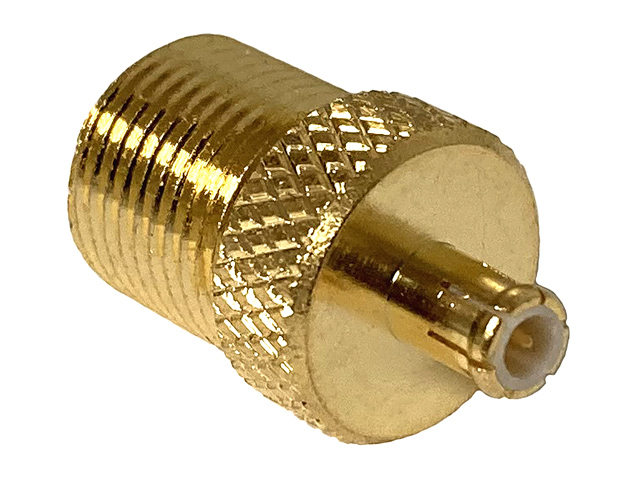

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu

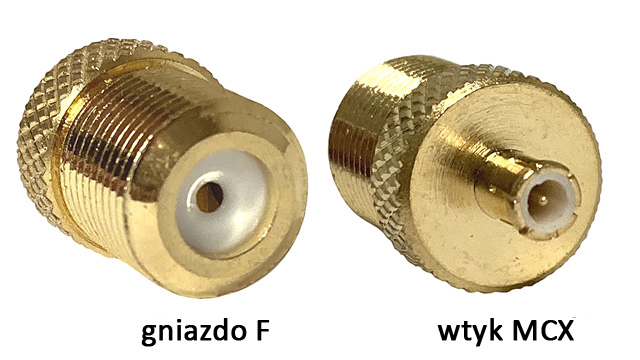

Oferowany adapter jest przejściówką do zamiany wtyku F na wtyk MCX. Adapter posiada z jednej strony złącze męskie MCX zaś z drugiej strony złącze żeńskie typu F. Adapter najczęściej stosowany jest w sytuacji, gdy posiadana antena posiada kabel zakończony wtykiem F (typowym wtykiem stosowanym w instalacjach TV/SAT) zaś urządzenie do którego ma być podłączana wyposażone jest w gniazdo MCX.
Oferowany adapter wykonany jest ze stopu brązu i posiada złocone styki. Impedancja adaptera wynosi 75Ω. Wymiarowanie adaptera prezentujemy poniżej:
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Dane techniczne
Materiał: stop brązu kolorowany na złoto, złocone styki
Długość: 18mm
Średnica: 10.5mm
Masa: 5g
Impedancja: 75Ω
Pasmo pracy: <2GHz
