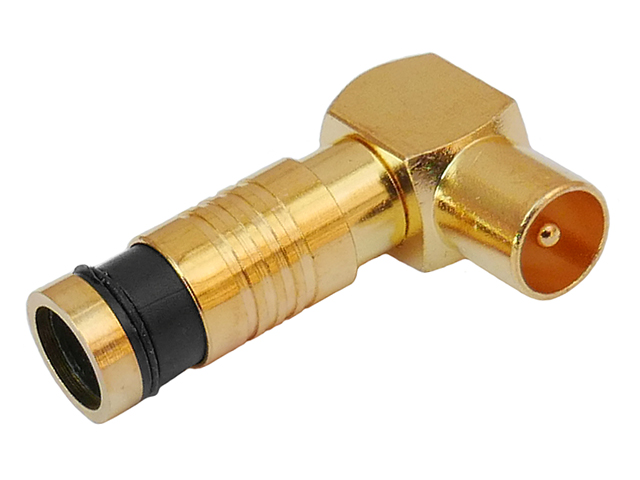

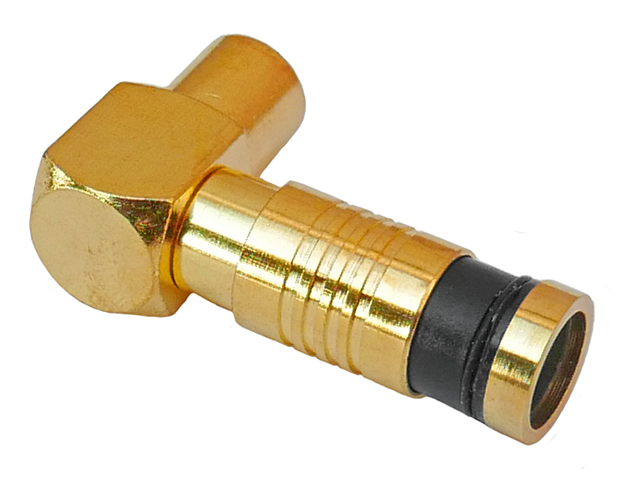

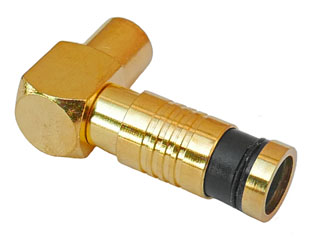

Wtyk antenowy współosiowy TV/IEC 75Ω kątowy kompresyjny Snap-N-Seal na kabel RG6

nr katalogowy: 67674

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Złącze antenowe TV/IEC jest popularnym złączem używanym w instalacjach antenowych TV naziemnej, kablowej i (czasem) satelitarnej. Złącze TV/IEC pracuje w paśmie do 1GHz i ma impedancję 75Ω. Złącza te stosowane są w odbiornikach TV, tunerach radiowych, tunerach DVB-T/T2, w gniazdach abonenckich instalacji telewizji kablowej oraz starszych urządzeniach wyposażonych w modulator w.cz. (magnetowidy, konsole gier itp.). Oferowany przez nas wtyk kompresyjny TV/IEC przeznaczony jest do obsadzenia na współosiowym kablu koncentrycznym o średnicy żyły centralnej 0.8-1.20 mm, średnicy dielektryka 3.90-4.80mm oraz średnicy zewnętrznej 6.8-7.2mm, czyli na kablach z rodziny RG-6 (i innych kablach 75Ω o zbliżonych wymiarach) używanych w instalacjach R/TV/SAT. Oferowane złącze jest wtykiem kątowym co jest to pomocne lub czasem niezbędne w przypadku, gdy brak miejsca wymusza zagięcie kabla natychmiast po wyjściu z gniazda (np. w sprzętach dosuniętych do ściany). Silne zagięcie kabla w kablach z "prostymi" wtyczkami może skutkować pęknięciem lub naderwaniem żyły wewnętrznej/ekranu i w efekcie pogorszeniem transmisji sygnału. Kątowa wtyczka umożliwia użycie kabla w miejscach gdzie dostępny dystans wynosi jedynie ok. 1.5cm.

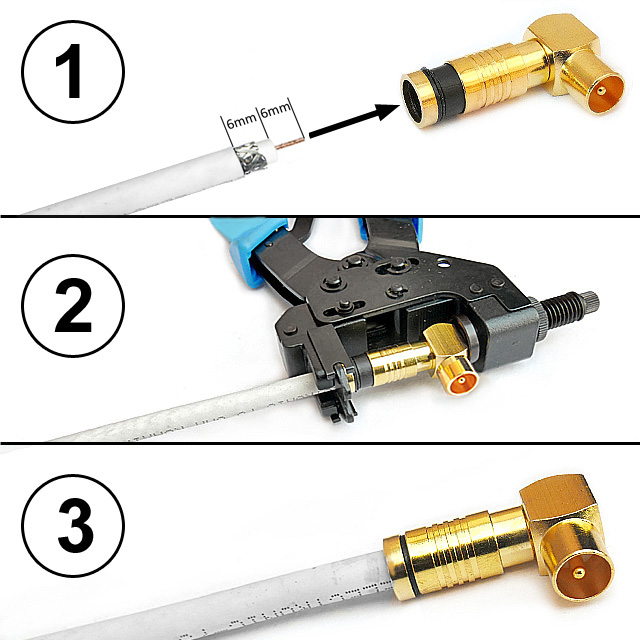

Zalety złączy kompresyjnych (compression connector) wynikają ze specjalnej konstrukcji złącza. Złącze posiada pierścień wykonany ze specjalnego tworzywa, który w wyniku procesu kompresji złącza (ściśnięcia osiowego wzdłuż wtyku) uwypukla się do wewnątrz i zapewnia trwałe umocowanie kabla we wtyku oraz pewny docisk ekranu kabla do korpusu wtyku na całym obwodzie. Do montażu wtyku niezbędne jest specjalne narzędzie zaciskające (dostępne w naszej ofercie). Montaż jest prosty i szybki - odpowiednio obrobiony kabel wsunięty do złącza jest zaciskany jednym szybkim ruchem.

W ofercie posiadamy narzędzia zaciskowe do złączy kompresyjnych firmy HANLONG (np. HT-510B, HT-518G, HT-H548, HT-K5B02) które umożliwiają zaciskanie oferowanego wtyku. Zaciskacze można znaleźć w naszej ofercie wpisując model zaciskarki HT-xxx w wyszukiwarce w katalogu produktów. Posiadamy również obcinacze i ściągacze izolacji ułatwiające obróbkę kabla przed umieszczeniem go we wtyku. Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany wtyk wykonany jest ze stopu miedzi. Impedancja wtyku wynosi 75Ω. Doskonałe własności transmisyjne, odporność na korozję, wodoszczelność połączenia kabla z wtykiem, prostota i szybkość montażu, stabilność i pewność wykonanego połączenia rekompensują wyższą cenę złącza i konieczność używania narzędzi zaciskających.

Dane techniczne

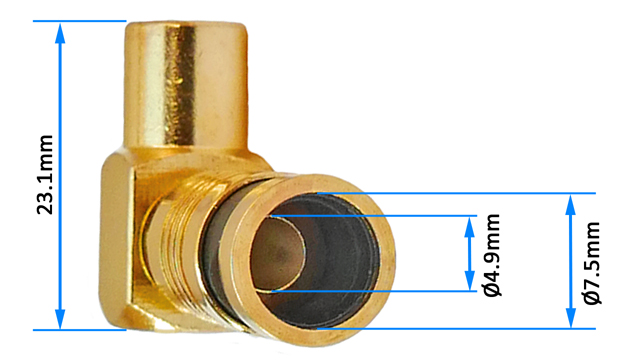

Złącze: wtyk TV/IEC 9.5mm męski Impedancja: 75Ω Pasmo pracy: CAM/R/TV (do 1GHz) Materiał: mosiądz kolorowany na złoto Wymiary (po zaciśnięciu): 34/23/11mm Masa 1szt: ok. 19g Wymiary pasującego przewodu (żyła środkowa/dielektryk/płaszcz): 0.80-1.10mm/3.9-4.8mm/6.8-7.2mm
