Wtyk antenowy współosiowy FME 50Ω skręcany VITALCO

nr katalogowy: 67581

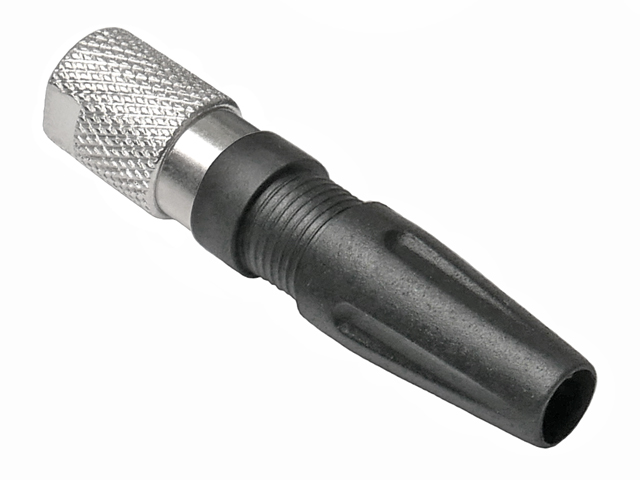

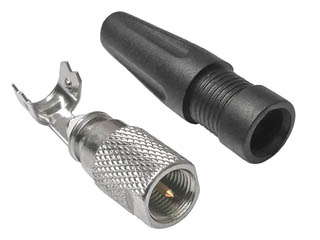

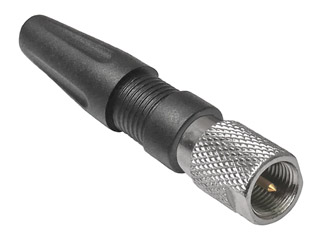

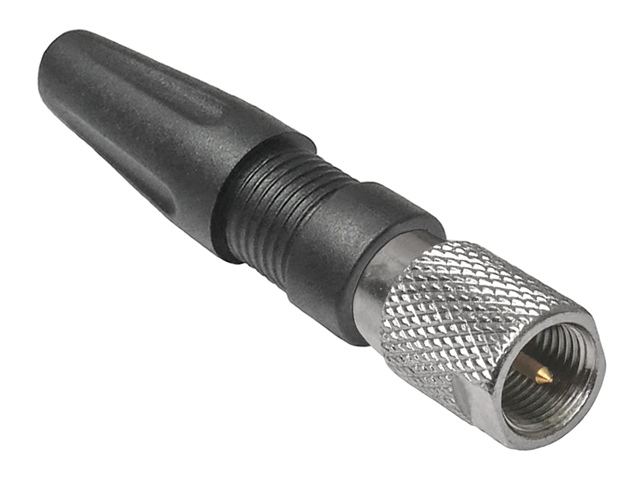

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

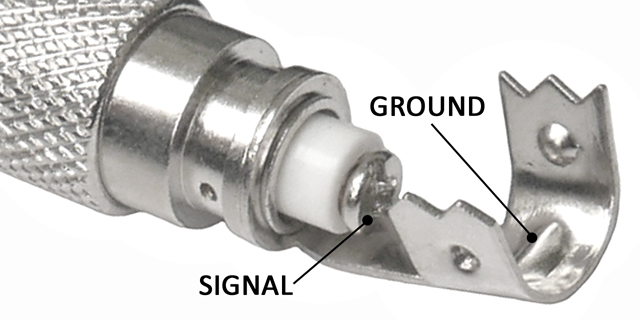

Dostawcą przedmiotu jest renomowana firma VITALCO - producent kabli i osprzętu AV. Złącza FME (For Mobile Equipment) są miniaturowymi złączami wysokiej częstotliwości o impedancji 50Ω i pasmie pracy do 2GHz. Stosowane są najczęściej w urządzeniach i antenach GSM. Oferowany przez nas wtyk przeznaczony jest do obsadzenia na współosiowym kablu koncentrycznym 50Ω o średnicy zawnętrznej do 6mm, czyli na kablach 50Ω typu RG174, RG58, H155 i ich odpowiednikach. Obsadzenie wtyku na kablu polega na przykręceniu żyły środkowej (SIGNAL) kabla koncentrycznego do tulejki centralnej, kontakt do ekranu (GROUND) wykonany jest w formie 'chorągiewki' którą należy na ekranie zacisnąć.

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany wtyk wykonany jest z mosiądzu i posiada złocony styk centralny. Osłona wykonana jest z miękkiego TPE. Impedancja wtyku wynosi 50Ω.

Dane techniczne

Złącze: wtyk FME męski Impedancja: 50Ω Pasmo pracy: 2GHz Materiał: korpus mosiężny niklowany, styk centralny złocony, osłona TPE Wymiary z osłoną (długość/średnica): 54/11mm Masa 1szt: ok. 12g Maksymalna średnica pasującego przewodu: 6mm
