| Wtyk antenowy współosiowy SMA 50Ω kątowy zaciskany na kabel H-155 | |||
| nr katalogowy: 67496 | |||
| |
|||
|
|||
| |
|||
| Złącza rodziny SMA (SubMiniature version A) są miniaturowymi złączami wysokiej częstotliwości o impedancji 50Ω i paśmie pracy do 18GHz. Stosowane są najczęściej w urządzeniach i antenach WiFi oraz LTE. Złącza występują w wersjach SMA i RSMA różniących się rodzajem pinu centralnego. RSMA (RP-SMA Revers Polarity SMA) jest odmianą złącza SMA o identycznych rozmiarach z zamienionym pinem centralnym (wtyk SMA posiada pin męski zaś wtyk RSMA ma pin żenski i analogicznie gniazdo SMA posiada pin żeński zaś gniazdo RSMA ma pin męski. | |||
|
|||

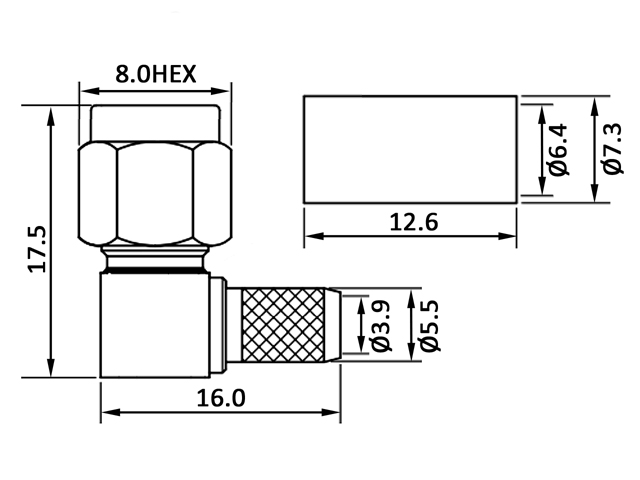

| Oferowane złącze jest wtykiem SMA kątowym męskim o impedancji 50Ω przystosowanym do obsadzenia na kablu współosiowym H-155 lub jego odpowiednikach. Tulejka na ekranie kabla jest zaciskana, żyła środkowa jest wciskana lub lutowana przez otwór w tylnej części wtyku. Wymiarowanie wtyku prezentujemy poniżej: | |||
|
|||
| Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz. | |||
|
|||

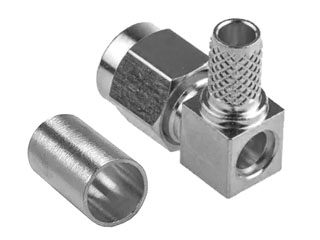

| Oferowany wtyk wykonany jest z niklowanego mosiądzu i posiada złocony pin centralny. Impedancja wtyku wynosi 50Ω. Do zaciskania wtyku na przewodzie potrzebne jest narzędzie zaciskowe np. HT-336G, HT-336I. Zaciskacze można znaleźć w naszej ofercie wpisując model zaciskarki HT-xxx w wyszukiwarce w katalogu produktów. | |||
| |
|||
|
Złącze: wtyk SMA męski, kątowy Materiał: niklowany mosiądz, złocony pin centralny Pasujący przewód: H-155 i odpowiedniki Impedancja: 50Ω Pasmo pracy: <18GHz Wymiary (długość z tuleją/szerokość/głębokość): ok. 21/8/18mm Masa: 6g |
|||
| |
|||
|
