Wtyk antenowy współosiowy SMA 50Ω skręcany VITALCO
|
|
nr katalogowy: 67491
|
|

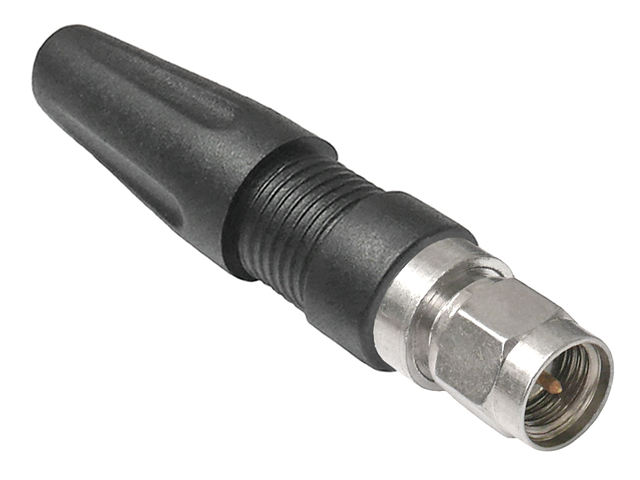

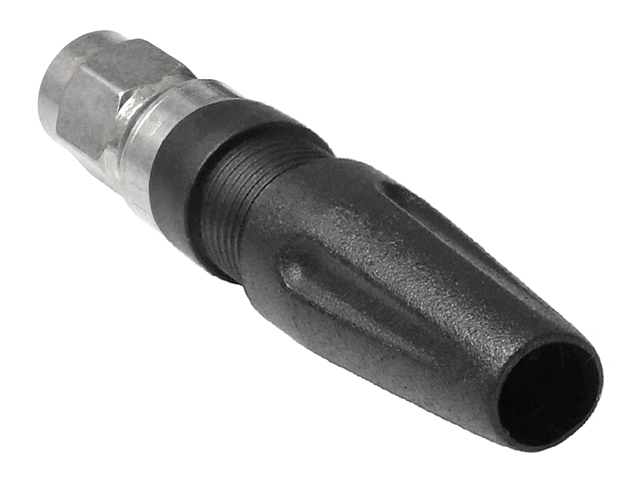

| Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć |
|
|
|
|
|
|
|
| Opis przedmiotu |
|
Dostawcą przedmiotu jest renomowana firma VITALCO - producent kabli i osprzętu AV.
Złącza rodziny SMA (SubMiniature version A) są miniaturowymi złączami wysokiej częstotliwości o impedancji 50Ω i paśmie pracy do 18GHz. Stosowane są najczęściej w urządzeniach i antenach WiFi oraz LTE. Złącza występują w wersjach SMA i RSMA różniących się rodzajem pinu centralnego. RSMA (RP-SMA Revers Polarity SMA) jest odmianą złącza SMA o identycznych rozmiarach z zamienionym pinem centralnym (wtyk SMA posiada pin męski zaś wtyk RSMA ma pin żenski i analogicznie gniazdo SMA posiada pin żeński zaś gniazdo RSMA ma pin męski.
|
|
|
|
|

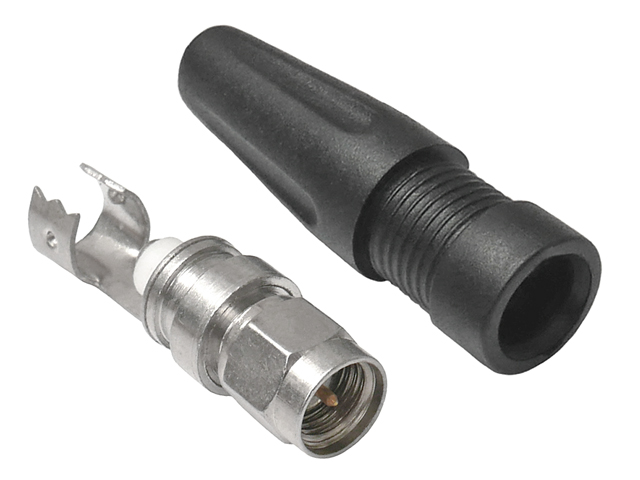

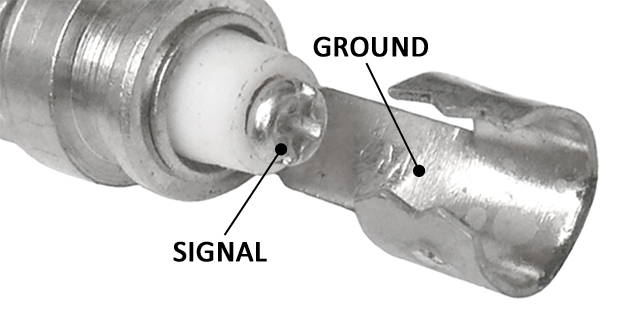

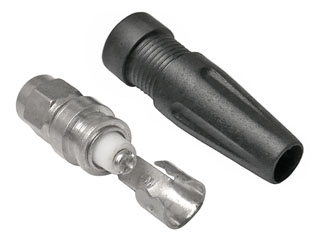

Oferowane złącze jest wtykiem SMA męskim o impedancji 50Ω przeznaczonym do obsadzenia na współosiowym kablu koncentrycznym o średnicy zawnętrznej do 6mm, czyli na kablach 50Ω typu RG174, RG58, H155 i ich odpowiednikach. Obsadzenie wtyku na kablu polega na przykręceniu żyły środkowej (SIGNAL) kabla koncentrycznego do tulejki centralnej, kontakt do ekranu (GROUND) wykonany jest w formie 'chorągiewki' którą należy na ekranie zacisnąć.
|
|
|
|
|
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
|
|
|
|
|
Oferowany wtyk wykonany jest z niklowanego mosiądzu i posiada złocony styk centralny. Osłona wykonana jest z miękkiego TPE. Impedancja wtyku wynosi 50Ω.
|
|
| Dane techniczne |
|
Złącze: wtyk SMA męski
Impedancja: 50Ω
Pasmo pracy: 18GHz
Materiał: korpus mosiężny niklowany, styk centralny złocony, osłona TPE
Wymiary z osłoną (długość/średnica): 50/11mm
Masa 1szt: ok. 8g
Maksymalna średnica pasującego przewodu: 6mm
|
|
