Wtyk antenowy współosiowy BNC 75Ω kompresyjny prosty na kabel RG-6 MASTER

nr katalogowy: 67332

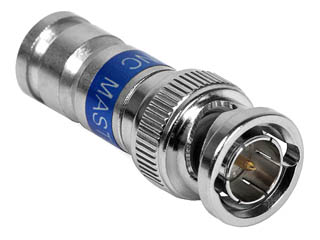

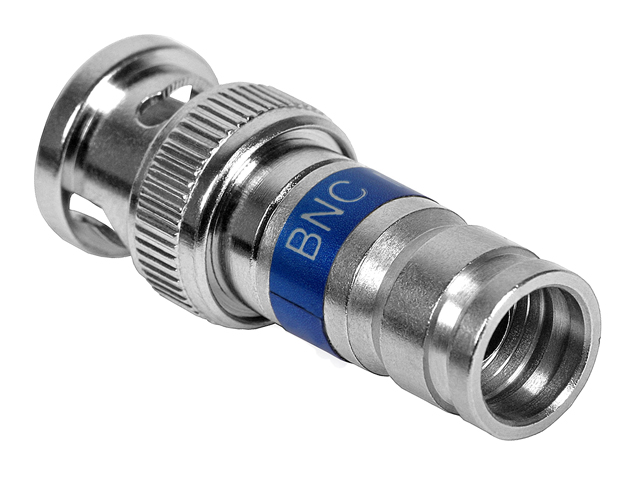

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

BNC jest złączem stosowanym w aparaturze pomiarowej, systemach telewizji analogowej i cyfrowej, monitoringu, radiotelekomunikacji oraz (kiedyś) w sieciach komputerowych. Złącza BNC przenoszą sygnał w paśmie do 4GHz i występują w wersjach 50Ω lub 75Ω. Oferowane złącze jest wtykiem męskim i przeznaczone jest do obsadzenia na współosiowym kablu koncentrycznym 75Ω o średnicy żyły centralnej 0.8-1.2mm, średnicy dielektryka 3.9-4.8mm oraz średnicy zewnętrznej 6.9-7.8mm, czyli na kablach z rodziny RG-6 (1.2/4.9, 5C2V, KOKA100, TELASS100itp.) używanych w instalacjach CAM, TV, SAT.

Zalety złączy kompresyjnych (compression connector) wynikają ze specjalnej konstrukcji złącza. Złącze posiada pierścienie wykonane ze specjalnego tworzywa, które w wyniku procesu kompresji wtyku (ściśnięcia osiowego wzdłuż złącza) uwypuklają się do wewnątrz i zapewniają trwałe umocowanie kabla w złączu oraz pewny docisk ekranu kabla do korpusu wtyku na całym obwodzie. Do montażu złącza niezbędne jest specjalne narzędzie zaciskające (dostępne w naszej ofercie). Montaż jest prosty i szybki - odpowiednio obrobiony kabel wsunięty do złącza jest zaciskany jednym szybkim ruchem.

W ofercie posiadamy narzędzia zaciskowe do złączy kompresyjnych firmy HANLONG (np. HT-510B, HT-518G, HT-H548, HT-K5B02) które umożliwiają zaciskanie oferowanego wtyku. Zaciskacze można znaleźć w naszej ofercie wpisując model zaciskarki HT-xxx w wyszukiwarce w katalogu produktów. Posiadamy również obcinacze i ściągacze izolacji ułatwiające obróbkę kabla przed umieszczeniem go we wtyku. Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany wtyk wykonany jest z niklowanego mosiądzu. Impedancja wtyku wynosi 75Ω. Doskonałe własności transmisyjne, szerokie pasmo pracy, odporność na korozję, wodoszczelność połączenia kabla ze złączem, prostota i szybkość montażu, stabilność i pewność wykonanego połączenia rekompensują wyższą cenę złącza i konieczność używania narzędzi zaciskających.

Dane techniczne

Materiał: niklowany mosiądz, złocony pin centralny Złącze: wtyk BNC 75Ω męski Impedancja 75Ω Pasmo pracy: <4.0GHz Wymiary (długość/średnica w najszerszym miejscu): 37/14.5mm Masa 1 szt: 16g Wymiary wprowadzanego przewodu (żyła środkowa/dielektryk/opona): 0.8-1.2mm/3.9-4.8mm/6.9-7.8mm
