Adapter antenowy RF kątowy gniazdo TV/IEC - gniazdo F HQ 75Ω

nr katalogowy: 67285

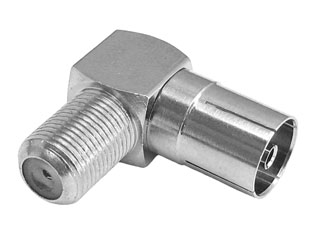

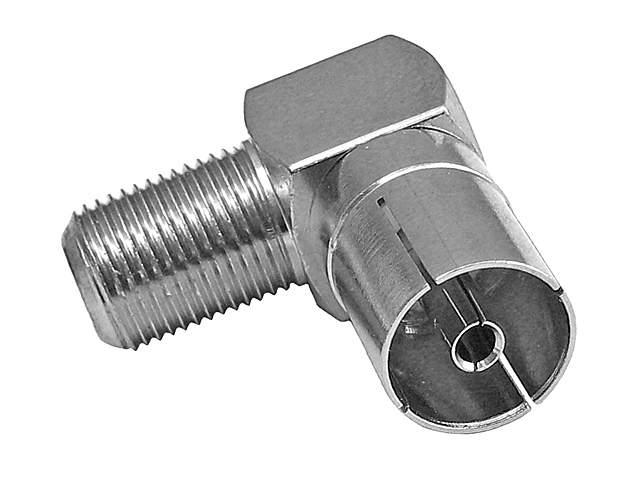

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

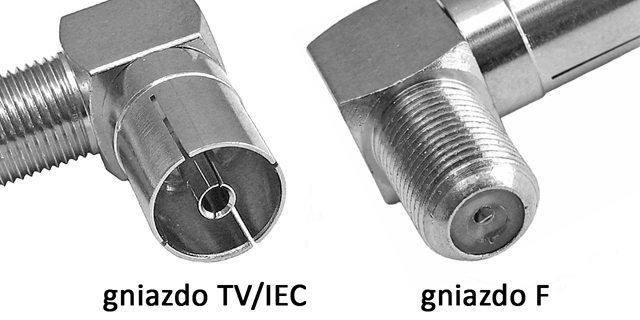

Złącze F jest najpopularniejszym złączem w technice radiowej stosowanym powszechnie w instalacjach TV/SAT. Złącze F pracuje w paśmie do 3GHz i ma impedancję 75Ω (w większości zastosowań) lub rzadziej 50Ω. Złącze TV/IEC (nazywane również PAL, Belling-Lee lub 9,5) jest popularnym złączem używanym w instalacjach antenowych i urządzeniach R/TV. Złącze TV/IEC pracuje w paśmie do 1GHz i ma impedancję 75Ω. Oferowany adapter jest przejściówką do zamiany typu złącza kabla antenowego. Adapter posiada gniazdo TV/IEC z jednej oraz gniazdo F z drugiej strony. Kabel zakończony złączem F po nakręceniu adaptera pasuje do typowego złącza antenowego typu TV/IEC 9.5mm spotykanego np. w tunerach radiowych, amplitunerach, gniazdach sieci kablowej itp. Złącze TV jest obrócone pod kątem 90° w stosunku do kabla co często ułatwia (lub umożliwia) jego użycie w przypadkach, gdy brak jest miejsca lub możliwości włożenia złącza prostego (np. w amplitunerach dosuniętych do ściany itp.).

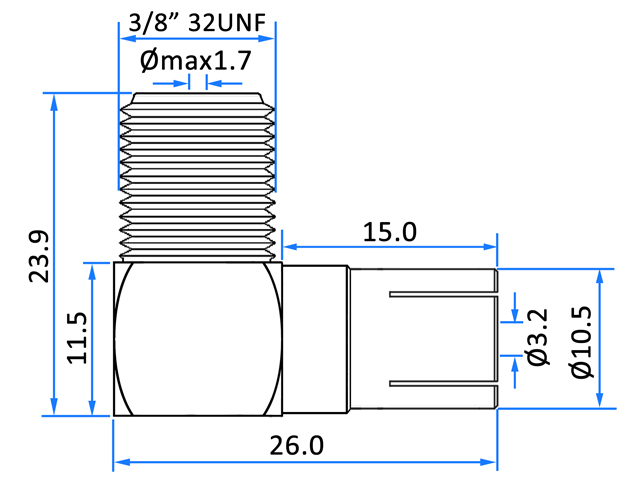

Oferowany adapter wykonany jest z niklowanego mosiądzu. Impedancja adaptera wynosi 75Ω. Wymiarowanie prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Dane techniczne

Złącza: gniazdo TV/IEC żeńskie, gniazdo F żeńskie Impedancja: 75Ω Pasmo pracy: CAM/R/TV (do 1GHz) Materiał: niklowany mosiądz Wymiary: 26/24/11mm Masa: ok. 15g
