Wtyk antenowy współosiowy F 75Ω zaciskany sześciokąt na kabel RG-59

nr katalogowy: 67240

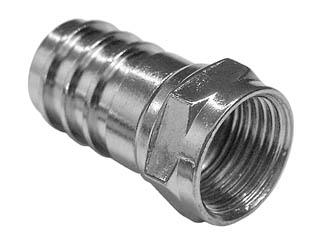

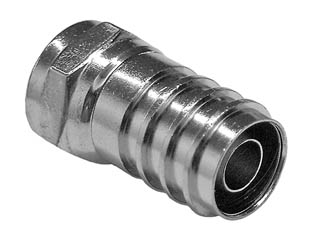

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

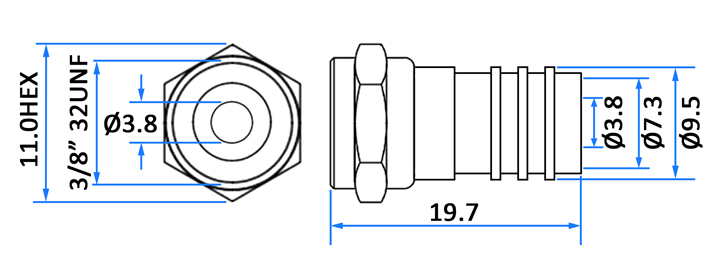

Złącze F jest najpopularniejszym złączem w technice radiowej stosowanym powszechnie w instalacjach TV/SAT. Złącze F pracuje w paśmie do 3GHz i ma impedancję 75Ω (w większości zastosowań) lub rzadziej 50Ω. Oferowany przez nas wtyk ma impedancję 75Ω i przeznaczony jest do obsadzenia na współosiowym kablu koncentrycznym 75Ω o średnicy zewnętrznej płaszcza w zakresie 5.8-6.4mm i średnicy dielektryka w zakresie 3.2-3.8mm czyli na kablach z rodziny RG-59 (0.6/3.7, 3C2V, KX6A itp.). Wymiarowanie wtyku prezentujemy poniżej:

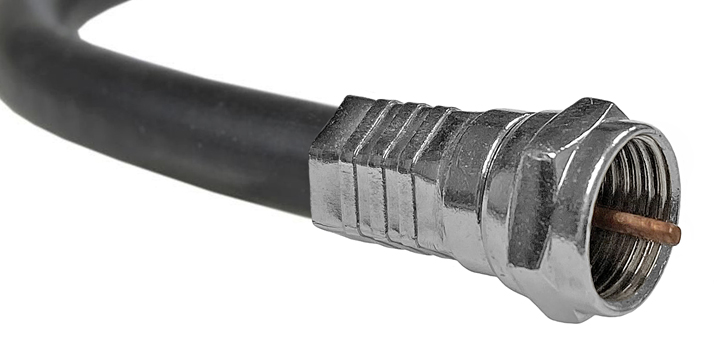

Obsadzenie wtyku na kablu wymaga specjalnego narzędzia zaciskającego. Wtyk jest zaciskany w "sześciokąt". Zaciśnięcie narzędzia powoduje trwałe umocowanie kabla we wtyku oraz zapewnia pewny docisk ekranu kabla do korpusu wtyku na całym obwodzie.

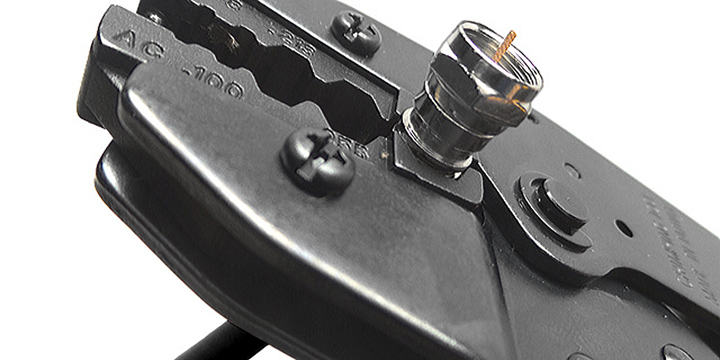

Do zaciskania należy używać narzędzia z otworem roboczym w kształcie sześciokąta o wielkości 8.0-8.2mm. W ofercie posiadamy narzędzia zaciskowe firmy HANLONG (np. HT-106E, HT-106G, HT-106H, HT-336C, HT-336D, HT-336I) które umożliwiają zaciskanie oferowanego wtyku. Zaciskacze można znaleźć w naszej ofercie wpisując model zaciskarki HT-xxx w wyszukiwarce w katalogu produktów. Posiadamy również obcinacze i ściągacze izolacji ułatwiające obróbkę kabla przed umieszczeniem go we wtyku.

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany wtyk wykonany jest ze stopu miedzi. Impedancja wtyku wynosi 75Ω.

Dane techniczne

Złącze: wtyk F męski Impedancja: 75Ω Pasmo pracy: CAM/R/TV/SAT (do 3GHz) Materiał: stop miedzi Długość: 19.7mm Masa 1szt: ok. 5g Wymiary wprowadzanego przewodu (dielektryk/płaszcz): 3.2-3.8mm/5.8-6.4mm
