Wtyk antenowy współosiowy F 75Ω prosty lutowany HQ VITALCO
nr katalogowy: 67235

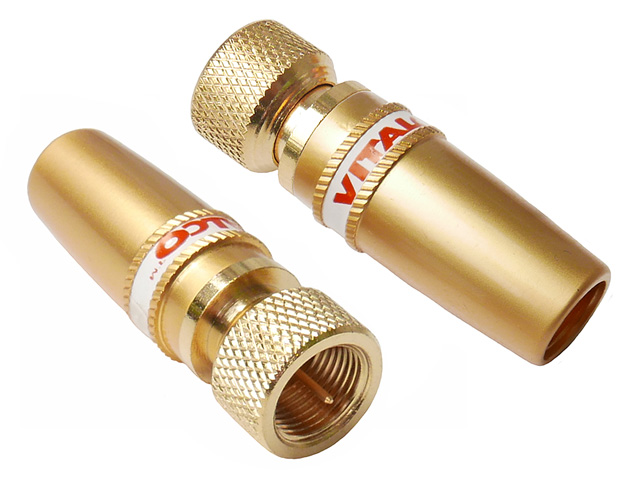

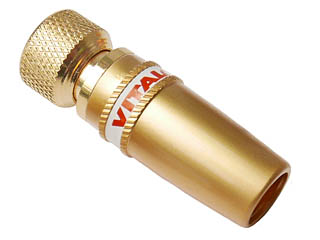

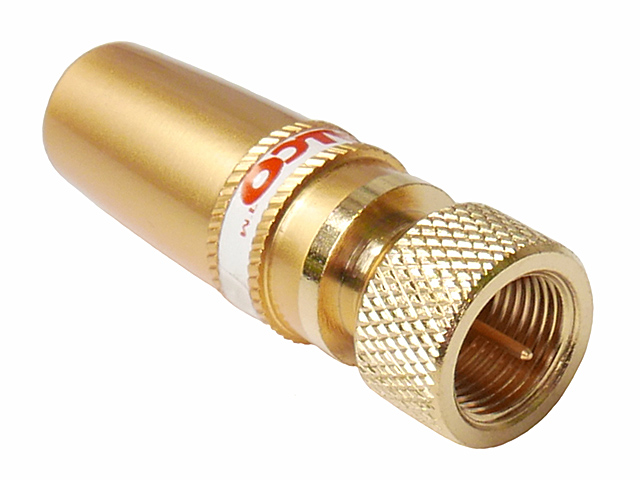

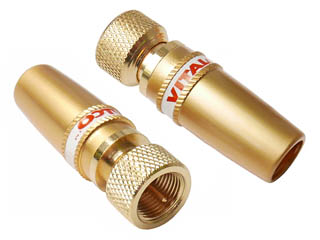

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Dostawcą wtyków jest renomowana firma VITALCO - producent kabli i osprzętu AV.

Złącze F jest najpopularniejszym złączem w technice radiowej stosowanym powszechnie w instalacjach TV/SAT. Złącze F pracuje w paśmie do 3GHz i ma impedancję 75Ω (w większości zastosowań) lub rzadziej 50Ω.

Oferowany przez nas wtyk ma impedancję 75Ω i przeznaczony jest do obsadzenia na współosiowym kablu koncentrycznym 75Ω o średnicy zewnętrznej do 7.8mm, czyli na typowych kablach używanych w instalacjach TV/SAT (RG59, RG6 i ich odpowiedniki).

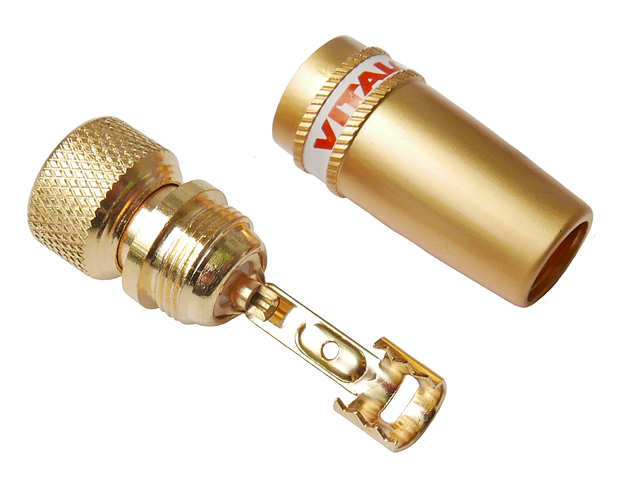

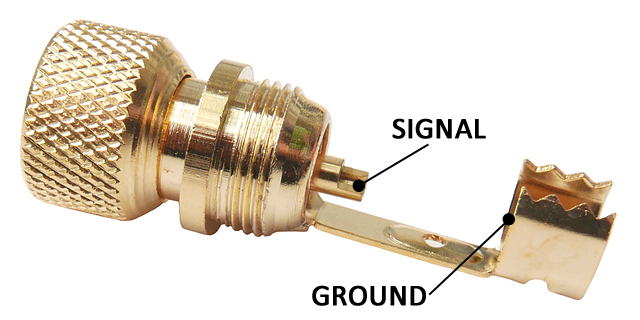

Obsadzenie wtyku na kablu polega na przylutowaniu żyły środkowej kabla koncentrycznego (SIGNAL) do tulejki centralnej i zaciśnięciu (ew. przylutowaniu) "skrzydełek" na ekranie kabla koncentrycznego (GROUND). Dzięki temu uzyskujemy wysoką jakość połączenia, niemniej wymaga to posiadania lutownicy i umiejętności lutowania.
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Oferowany wtyk wykonany jest z mosiądzu i posiada złocone styki. Impedancja wtyku wynosi 75Ω.
Dane techniczne
Złącze: wtyk F męski
Impedancja: 75Ω
Pasmo pracy: CAM/R/TV/SAT (do 3GHz)
Materiał: korpus i osłona mosiężne, styki złocone
Wymiary (długość/średnica): 40/13mm
Masa 1szt: ok. 16g
Maksymalna średnica pasującego przewodu: 7.8mm
