Wtyk antenowy współosiowy F 75Ω prosty nakręcany 6.5/22mm

nr katalogowy: 67223

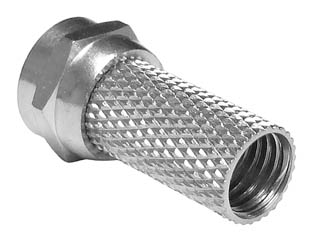

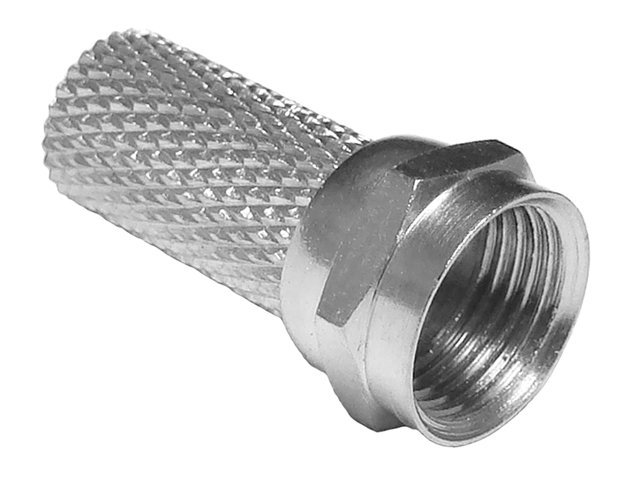

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

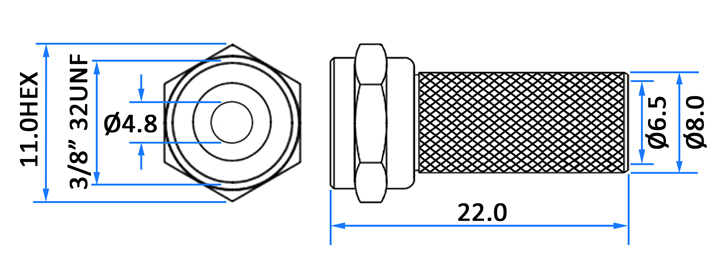

Złącze F jest najpopularniejszym złączem w technice radiowej stosowanym powszechnie w instalacjach TV/SAT. Złącze F pracuje w paśmie do 3GHz i ma impedancję 75Ω (w większości zastosowań) lub rzadziej 50Ω. Oferowany przez nas wtyk ma impedancję 75Ω i przeznaczony jest do obsadzenia na współosiowym kablu koncentrycznym 75Ω o średnicy zewnętrznej do 6.5mm i średnicy dielektryka do 4.8mm, czyli na kablach z rodziny RG-6 (produkowane są kable z tej rodziny o średnicach od 6.4 do 7.2mm). Wymiarowanie wtyku prezentujemy poniżej:

Obsadzenie wtyku na kablu nie wymaga specjalnych narzędzi - wystarczy do tego wyłącznie nóż. Wtyk nakręcany jest na kabel z wywiniętym ekranem. W zależności od grubości ekranu do kabla należy dobrać wtyk o odpowiedniej średnicy - zwykle średnica wewnętrzna wtyku powinna być równa średnicy kabla (bez wywiniętego ekranu).

Przy przy większych ilościach obsadzanych wtyków można użyć dedykowanych narzędzi - obcinacza, ściagacza izolacji i klucza ułatwiającego nakręcanie wtyku na kabel, które również posiadamy w ofercie. Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany wtyk wykonany jest ze stopu miedzi. Impedancja wtyku wynosi 50Ω.

Dane techniczne

Złącze: wtyk F męski Impedancja: 75Ω Pasmo pracy: CAM/R/TV/SAT (do 3GHz) Materiał: stop miedzi Długość: 22mm Masa 1szt: ok. 4g Maksymalna średnica pasującego przewodu: 6.5mm
