Trójnik rozgałęziacz antenowy RF wtyk TNC - 2xgniazdo TNC HQ 50Ω

nr katalogowy: 63730

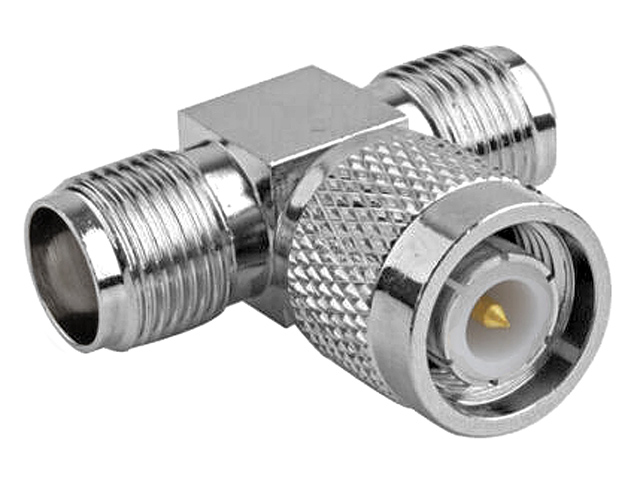

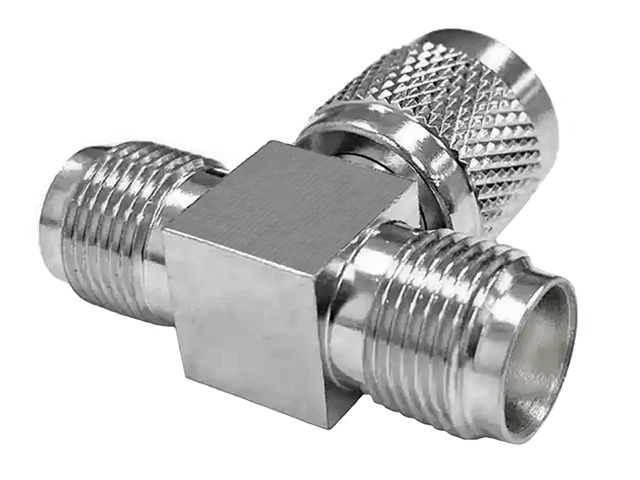

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

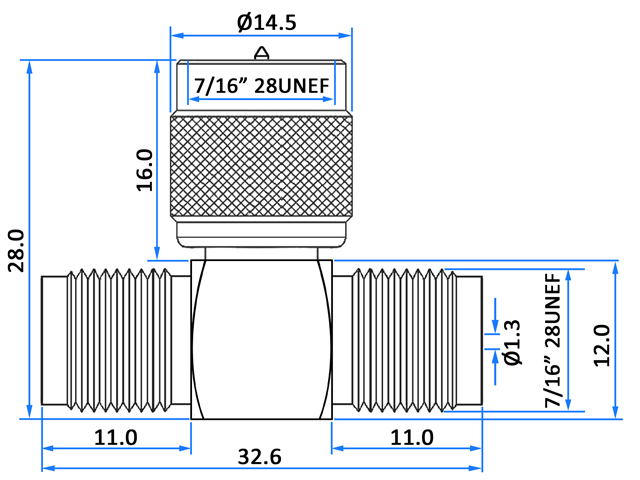

Złącze TNC (Threaded Navy Connector) jest gwintowaną wersją popularnego złącza BNC. Złącza TNC przenoszą sygnał w paśmie do 11GHz i posiadają impedancję 50Ω (najczęściej stosowane) lub 75Ω (stosowane rzadko). Stosowane są najczęściej w urządzeniach i antenach WLAN oraz GSM. Oferowany trójnik (T-adapter) posiada wtyk typu TNC oraz dwa gniazda typu TNC i umożliwia łączenie 3 przewodów RF przesyłających sygnały w paśmie do 11GHz zakończonych odpowiednimi złączami (zwykle w celu testowania różnych konfiguracji połączeń). Wymiarowanie trójnika prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany trójnik wykonany jest z niklowanego mosiądzu i posiada złocone styki. Impedancja złącz wynosi 50Ω.

Dane techniczne

Materiał: niklowany mosiądz, styki kontaktu złocone Złącza: wtyk TNC męski, 2x gniazdo TNC żeńskie Impedancja: 50Ω Pasmo pracy: <11GHz Wymiary: 32.5/28/14.5mm Masa: ok. 24g
