Trójnik rozgałęziacz antenowy RF wtyk UHF/UC1 - 2xgniazdo UHF/UC1 HQ 50Ω
nr katalogowy: 63720

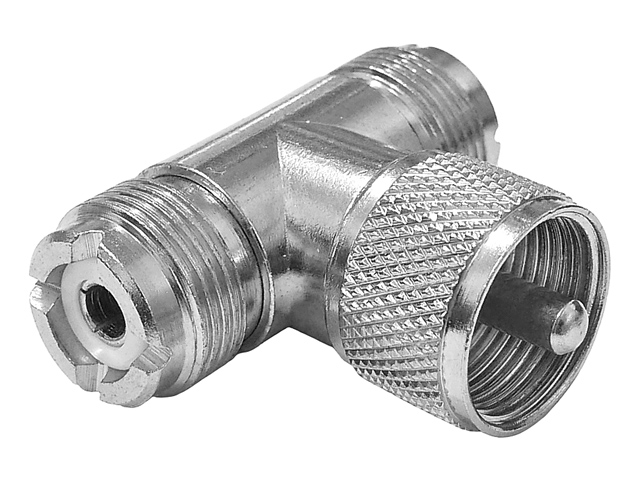

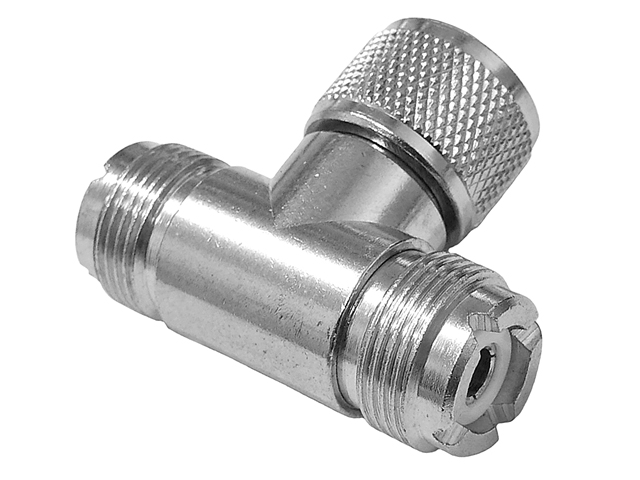

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
UHF (UC1) jest jednym z najstarszych standardów złącz stosowanych nadal w technice radiowej oraz Audio-Video. Złącze zostało zaprojektowane jako ekranowana wersja wtyku bananowego (styk centralny ma średnicę 4mm). Złącza UHF pracują w paśmie 0-300MHz i nie posiadają stałej impedacji. Stosowane są najczęściej w urządzeniach i antenach krótkofalarskich.

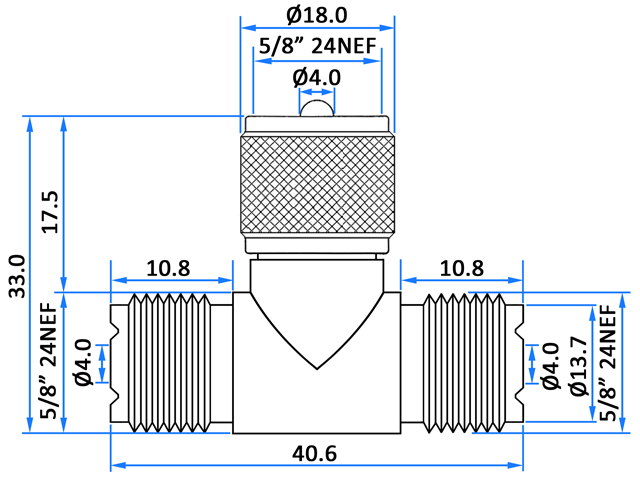

Oferowany trójnik (T-adapter) posiada wtyk typu UHF/UC1 oraz dwa gniazda typu UHF/UC1 i umożliwia rozdzielanie i łączenie przewodów RF przesyłających sygnały w paśmie do 300MHz zakończonych odpowiednimi złączami (zwykle w celu testowania różnych konfiguracji połączeń). Wymiarowanie trójnika prezentujemy poniżej:
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Oferowany trójnik wykonany jest z niklowanego mosiądzu. Impedancja złącz wynosi 50Ω.
Dane techniczne
Materiał: niklowany mosiądz
Złącza: wtyk UHF/UC1 męski, 2x gniazdo UHF/UC1 żeńskie
Impedancja: 50Ω
Pasmo pracy: <300MHz
Wymiary: 40.5/33/18mm
Masa: ok. 39g
