Adapter antenowy RF wtyk SMA - wtyk N HQ 50Ω

nr katalogowy: 62875

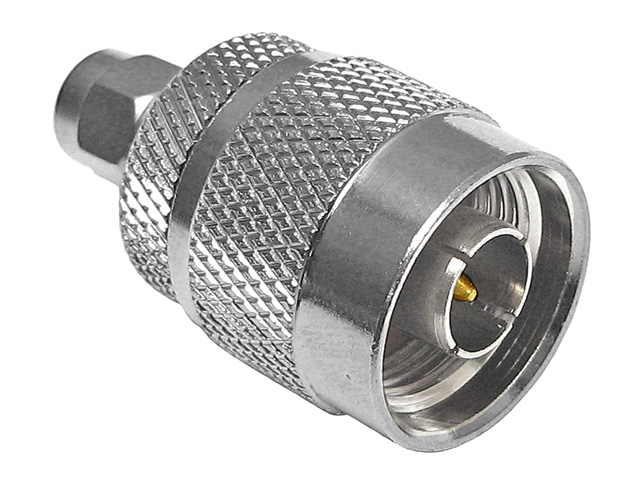

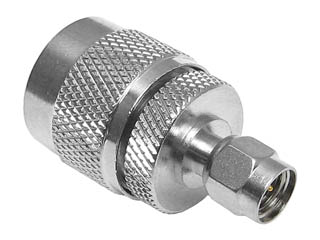

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

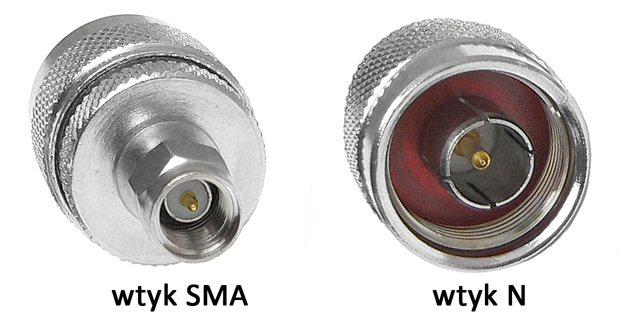

Złącze N jest popularnym współosiowym złączem stosowanym w technice radiowej oraz TV. Złącza N pracują w paśmie do 11GHz i są dostępne w wersjach o impedancji 50Ω (stosowane w sieciach WiFi oraz GSM) lub 75Ω (stosowane w TV kablowej). SMA jest złączem stosowanym najczęściej w sieciach WiFi, GSM oraz radiotelekomunikacji. Złącza SMA mają impedancję 50Ω i przenoszą sygnał w paśmie do 18GHz. Oferowany adapter ma impedancję 50Ω i jest przejściówką do zamiany gniazda SMA na wtyk N, zamiany gniazda N na wtyk SMA lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza N oraz SMA. Adapter posiada z jednej strony wtyk SMA zaś z drugiej strony złącze męskie N.

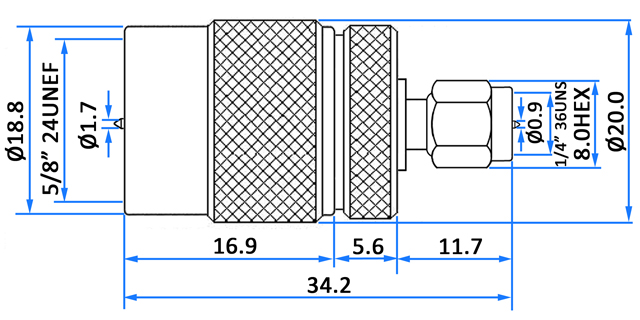

Oferowany adapter wykonany jest z niklowanego mosiądzu i posiada złocone styki. Impedancja adaptera wynosi 50Ω. Wymiarowanie prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Dane techniczne

Materiał: niklowany mosiądz, złocone styki Złącza: wtyk SMA męski, wtyk N męski Impedancja: 50Ω Pasmo pracy: <11GHz Długość: 34mm Średnica (w najszerszym miejscu): 20mm Masa: 30g
