| Adapter antenowy RF wtyk RP-SMA - gniazdo RP-SMA kątowy HQ 50Ω | |||
| nr katalogowy: 62851 | |||
| |
|||
|
|||
| |
|||
| Złącza rodziny SMA (SubMiniature version A) są miniaturowymi złączami wysokiej częstotliwości o impedancji 50Ω i paśmie pracy do 18GHz. Stosowane są najczęściej w urządzeniach i antenach WiFi oraz LTE. Złącza występują w wersjach SMA i RSMA różniących się rodzajem pinu centralnego. RSMA (RP-SMA Revers Polarity SMA) jest odmianą złącza SMA o identycznych rozmiarach z zamienionym pinem centralnym (wtyk SMA posiada pin męski zaś wtyk RSMA ma pin żenski i analogicznie gniazdo SMA posiada pin żeński zaś gniazdo RSMA ma pin męski. | |||
|
|||

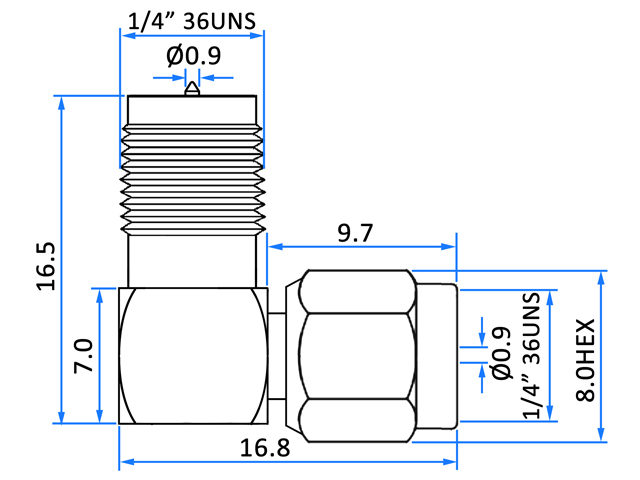

| Oferowany adapter jest kątową przejściówką RSMA (RP-SMA) i służy do zmiany kierunku wprowadzanie kabla do urządzenia. Wtyk RSMA (RP-SMA) jest obrócony pod kątem 90° w stosunku do gniazda dzięki czemu w przypadku braku miejsca nie ma konieczności nadmiernego wyginania kabla (co może skutkować złamaniem lub pogorszeniem własności transmisyjnych). Wymiarowanie adaptera przedstawiamy poniżej: | |||
|
|||
| Oferowany adapter wykonany jest z mosiądzu kolorowanego na złoto i posiada złocone styki. Impedancja adaptera wynosi 50Ω. Wymiarowanie prezentujemy poniżej: | |||
|
|||
| Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz. | |||
|
|||
| |
|||
|
Złącza: wtyk RSMA żeński, gniazdo RSMA męskie Impedancja: 50Ω Pasmo pracy: 18GHz Materiał: mosiądz kolorowany na złoto, styki kontaktu złocone Wymiary (długość/głąbokość/grubość): 16.5/17/8mm Masa: ok. 7g |
|||
| |
|||
|
