Trójnik rozgałęziacz antenowy RF gniazdo N - 2xgniazdo N HQ 50Ω

nr katalogowy: 62781

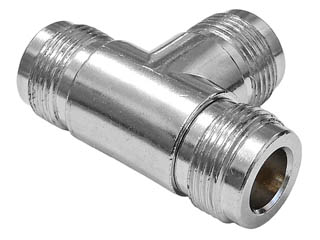

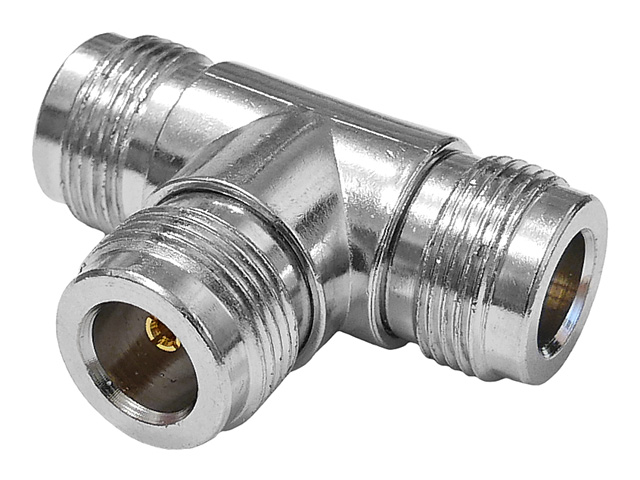

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

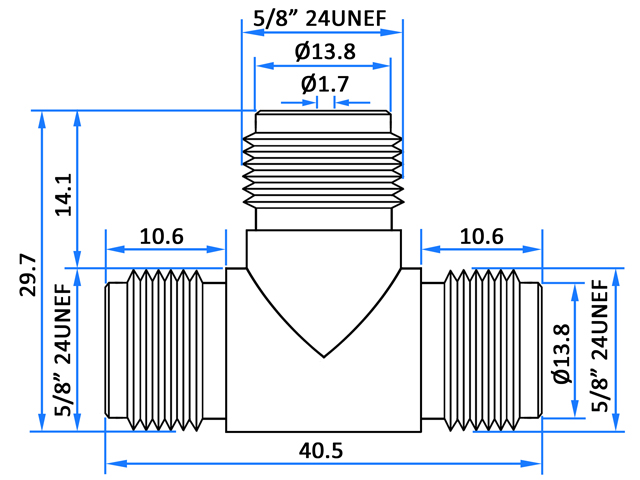

Złącze N jest popularnym współosiowym złączem stosowanym w technice radiowej oraz TV. Złącza N pracują w paśmie do 11GHz i są dostępne w wersjach o impedancji 50Ω (stosowane w sieciach WiFi oraz GSM) lub 75Ω (stosowane w TV kablowej). Oferowany trójnik (T-adapter) posiada trzy gniazda typu N i umożliwia rozdzielanie i łączenie przewodów RF przesyłających sygnały w paśmie do 11GHz zakończonych wtykami typu N (zwykle w celu testowania różnych konfiguracji połączeń). Wymiarowanie trójnika prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany trójnik wykonany jest z niklowanego mosiądzu i posiada złocone styki kontaktowe. Impedancja złącz wynosi 50Ω.

Dane techniczne

Materiał: niklowany mosiądz, złocone styki kontaktowe Złącza: 3x gniazdo N żeńskie Impedancja: 50Ω Pasmo pracy: <11GHz Wymiary: 40.5/30/16mm Masa: ok. 36g
