Trójnik rozgałęziacz antenowy RF wtyk N - 2xgniazdo N HQ 50Ω
nr katalogowy: 62760

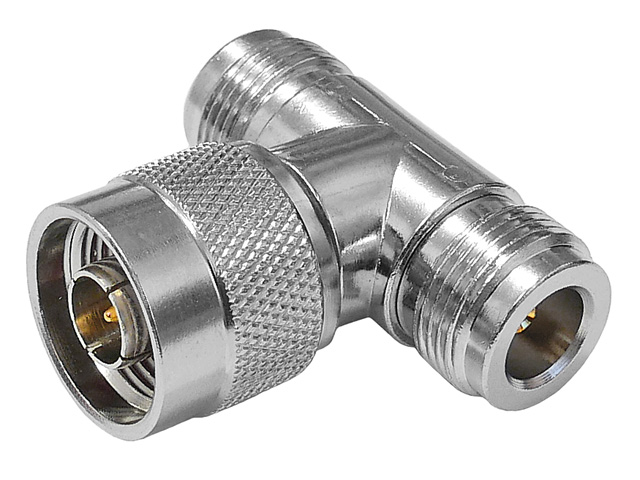

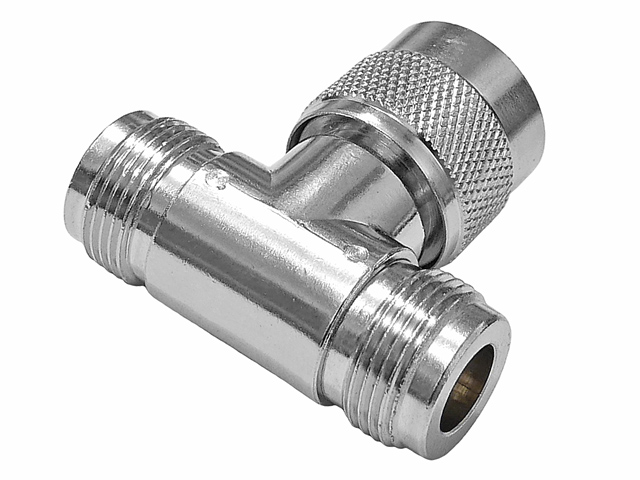

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Złącze N jest popularnym współosiowym złączem stosowanym w technice radiowej oraz TV. Złącza N pracują w paśmie do 11GHz i są dostępne w wersjach o impedancji 50Ω (stosowane w sieciach WiFi oraz GSM) lub 75Ω (stosowane w TV kablowej).

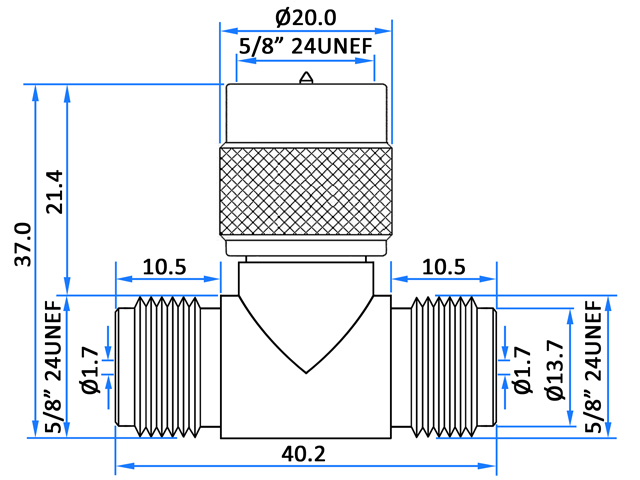

Oferowany trójnik (T-adapter) posiada wtyk typu N oraz dwa gniazda typu N i umożliwia rozdzielanie i łączenie przewodów RF przesyłających sygnały w paśmie do 11GHz zakończonych odpowiednimi złączami (zwykle w celu testowania różnych konfiguracji połączeń). Wymiarowanie trójnika prezentujemy poniżej:
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Oferowany trójnik wykonany jest z niklowanego mosiądzu i posiada złocone styki kontaktowe. Impedancja złącz wynosi 50Ω.
Dane techniczne
Materiał: niklowany mosiądz, złocone styki kontaktowe
Złącza: wtyk N męski, 2x gniazdo N żeńskie
Impedancja: 50Ω
Pasmo pracy: <11GHz
Wymiary: 40/37/20mm
Masa: ok. 50g
