Łącznik antenowy RF gniazdo FME - gniazdo FME HQ 50Ω

nr katalogowy: 62710

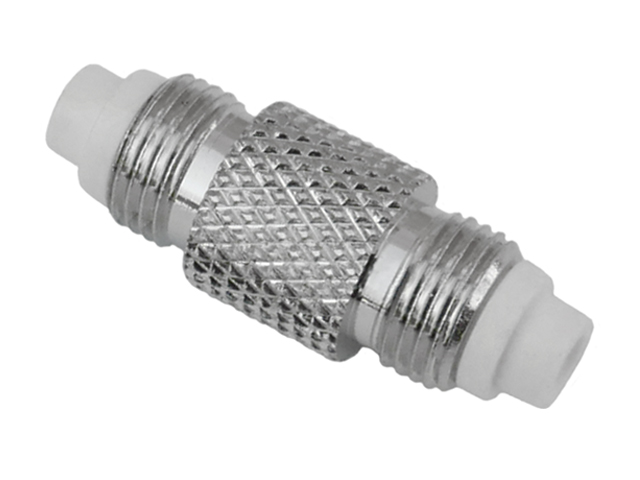

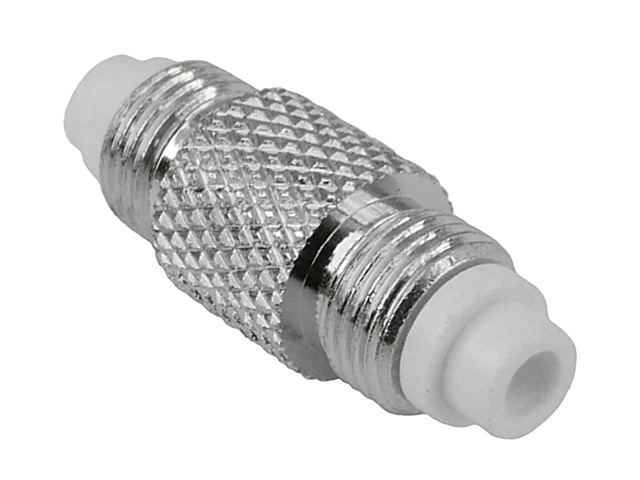

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Złącza FME (For Mobile Equipment) są miniaturowymi złączami wysokiej częstotliwości o impedancji 50Ω i pasmie pracy do 2GHz. Stosowane są najczęściej w urządzeniach i antenach GSM. Oferowany łącznik posiada z obu stron złącza FME żeńskie. Łącznik umożliwia łączenie przewodów RF przesyłających sygnały wysokiej częstotliwości w paśmie do 2GHz zakończonych wtykami typu FME. Innym zastosowaniem łącznika jest zamiana złącza FME z wtyku na gniazdo.

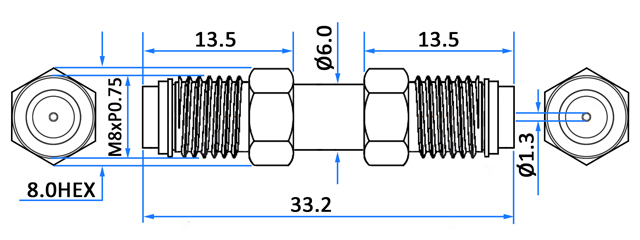

Oferowany łącznik wykonany jest z niklowanego mosiądzu i posiada złocone styki. Impedancja łącznika wynosi 50Ω. Wymiarowanie łącznika prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Dane techniczne

Złącza: 2x gniazdo FME żeńskie Impedancja: 50Ω Pasmo pracy: 2GHz Materiał: niklowany mosiądz, styki kontaktu złocone Wymiary (długość/średnica): 26/10mm Masa: ok. 6g
