Adapter antenowy RF wtyk UHF/UC1 - wtyk N 50Ω

nr katalogowy: 62684

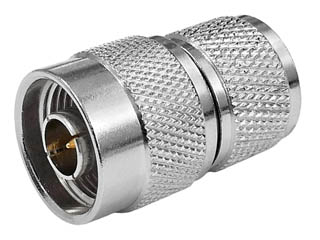

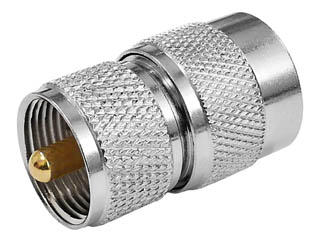

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

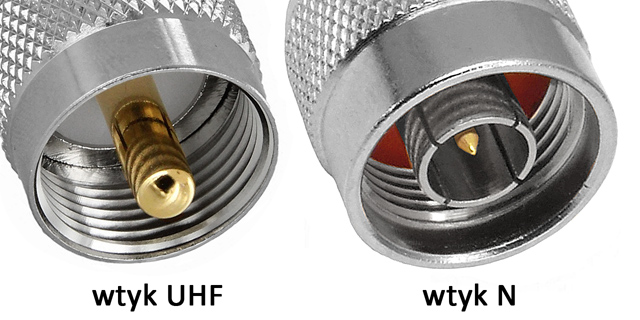

UHF (UC1) jest jednym z najstarszych standardów złącz stosowanych nadal w technice radiowej oraz Audio-Video. Złącze zostało zaprojektowane jako ekranowana wersja wtyku bananowego (styk centralny ma średnicę 4mm). Złącza UHF pracują w paśmie 0-300MHz i nie posiadają stałej impedacji. Stosowane są najczęściej w urządzeniach i antenach krótkofalarskich. Złącze N jest popularnym współosiowym złączem stosowanym w technice radiowej oraz TV. Złącza N pracują w paśmie do 11GHz i są dostępne w wersjach o impedancji 50Ω (stosowane w sieciach WiFi oraz GSM) lub 75Ω (stosowane w TV kablowej). Oferowany adapter jest przejściówką do zamiany gniazda UHF/UC1 na wtyk N, zamiany gniazda N na wtyk UHF/UC1 lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza N oraz UHF/UC1. Adapter posiada z jednej strony złącze męskie UHF/UC1 zaś z drugiej strony złącze męskie N.

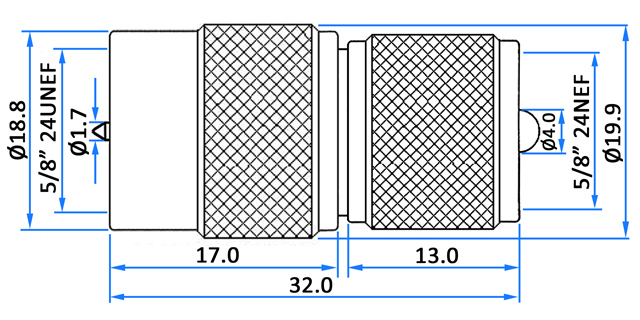

Oferowany adapter wykonany jest niklowanego stopu miedzi i posiada złocone styki. Impedancja adaptera wynosi 50Ω. Wymiarowanie adaptera prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Dane techniczne

Materiał: niklowany stop miedzi, złocone styki Złącza: wtyk N męski, wtyk UHF/UC1 męski Impedancja: 50Ω Pasmo pracy: <300MHz Długość: 32mm Średnica (w najszerszym miejscu): 20mm Masa: 30g
