Adapter antenowy RF wtyk TNC - wtyk N 50Ω
|
|
nr katalogowy: 62674
|
|

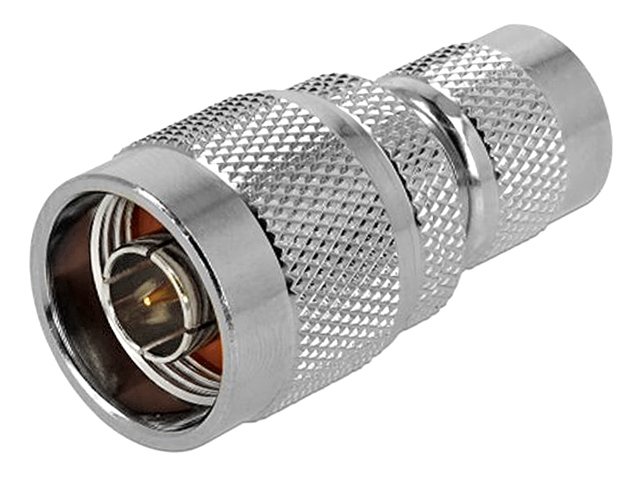

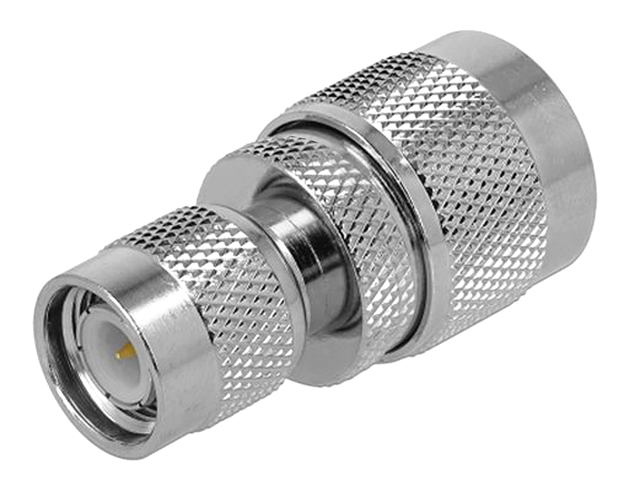

| Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć |
|
|
|
|
| Opis przedmiotu |
|
TNC jest złączem stosowanym w radiokomunikacji, najczęściej w urządzeniach i antenach WLAN oraz GSM. Złącza TNC przenoszą sygnał w paśmie do 11GHz i posiadają impedancję 50Ω (najczęściej stosowane) lub 75Ω (stosowane rzadko). Złącze N jest popularnym współosiowym złączem stosowanym w technice radiowej oraz TV. Złącza N pracują w paśmie do 11GHz i są dostępne w wersjach o impedancji 50Ω (stosowane w sieciach WiFi oraz GSM) lub 75Ω (stosowane w TV kablowej).

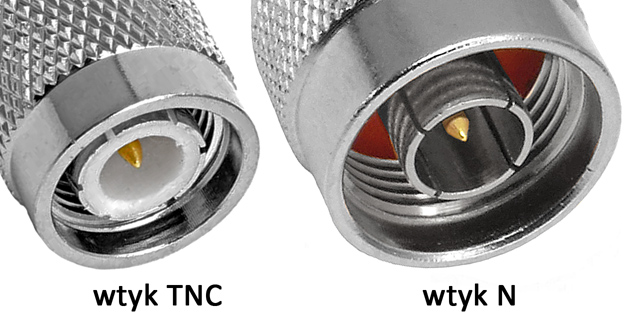

Oferowany adapter jest przejściówką do zamiany gniazda N na wtyk TNC, zamiany gniazda TNC na wtyk N lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza N oraz TNC. Adapter posiada z jednej strony złącze męskie TNC zaś z drugiej strony złącze męskie N.
|
|
|
|
|

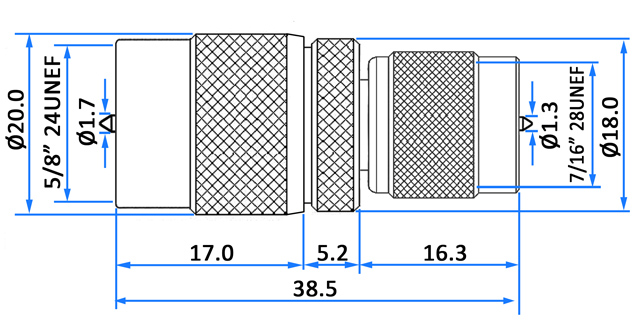

Oferowany adapter wykonany jest niklowanego stopu miedzi i posiada złocone styki kontaktowe. Impedancja adaptera wynosi 50Ω. Wymiarowanie adaptera prezentujemy poniżej:
|
|
|
|
|
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
|
|
|
|
|
|
|
| Dane techniczne |
|
Materiał: niklowany stop miedzi, złocone styki kontaktowe
Złącza: wtyk TNC męski, wtyk N męski
Impedancja: 50Ω
Pasmo pracy: <11GHz
Długość: 38.5mm
Średnica (w najszerszym miejscu): 20mm
Masa: 34g
|
|
