Adapter antenowy RF wtyk RCA/CINCH - gniazdo TV/IEC 75Ω
nr katalogowy: 62440

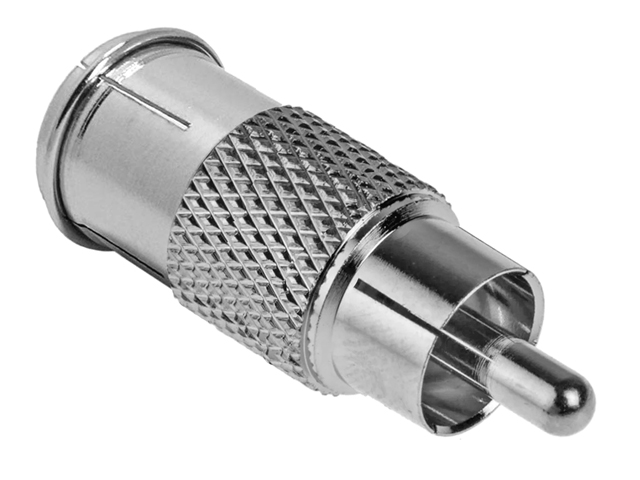

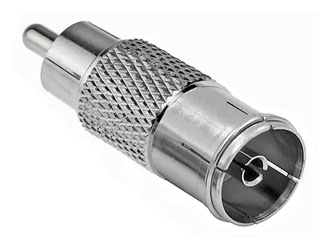

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Złącze TV/IEC (nazywane również PAL, Belling-Lee lub 9,5) jest popularnym złączem używanym w instalacjach antenowych i urządzeniach R/TV. Złącze TV/IEC pracuje w paśmie do 1GHz i ma impedancję 75Ω. RCA/CINCH jest złączem stosowanym w technice Audio-Video, R/TV oraz czasem w radiotelekomunikacji. Złącza RCA/CINCH mają impedancję 75Ω i przenoszą sygnał w paśmie do 3GHz.

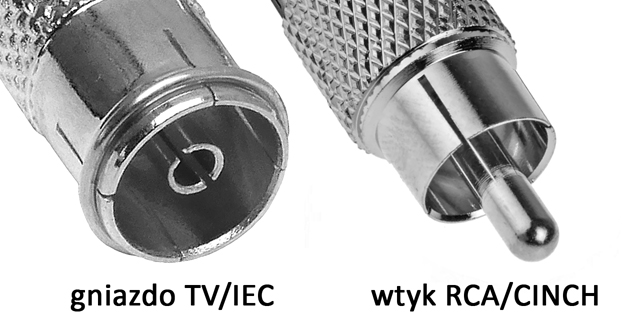

Oferowany adapter jest przejściówką do zamiany typu złącza. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza RCA/CINCH oraz TV/IEC. Adapter posiada z jednej strony złącze męskie RCA/CINCH zaś z drugiej strony złącze żeńskie TV/IEC:
Adapter wykonany jest niklowanego stopu miedzi. Impedancja adaptera wynosi 75Ω. Wymiarowanie adaptera prezentujemy poniżej:
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Dane techniczne
Złącza: wtyk RCA/CINCH męski, gniazdo TV/IEC żeńskie
Impedancja: 75Ω
Pasmo pracy: <1GHz
Materiał: niklowany stop miedzi
Wymiary (długość/średnica w najszerszym miejscu): 35/12mm
Masa: ok. 12g
