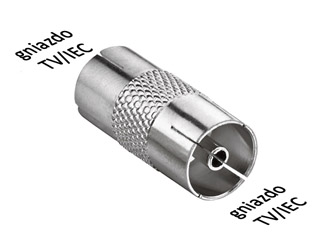

| Łącznik antenowy RF gniazdo TV/IEC - gniazdo TV/IEC 75Ω | |||
| nr katalogowy: 62390 | |||
| |
|||
|
|||
| |
|||
|

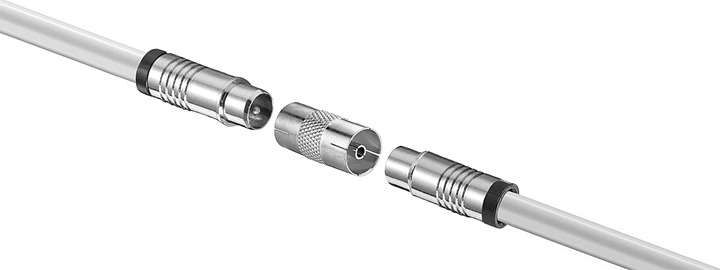

Złącze antenowe TV/IEC jest popularnym złączem używanym w instalacjach antenowych TV naziemnej, kablowej i (czasem) satelitarnej. Złącze TV/IEC pracuje w paśmie do 1GHz i ma impedancję 75Ω. Złącza te stosowane są w odbiornikach TV, tunerach radiowych, tunerach DVB-T/T2, w gniazdach abonenckich instalacji telewizji kablowej oraz starszych urządzeniach wyposażonych w modulator w.cz. (magnetowidy, konsole gier itp.). Oferowany łącznik służy do zamiany rodzaju złącza TV/IEC z męskiego na żeńskie. Innym zastosowaniem łącznika jest łączenie kabli zakończonych wtykami TV/IEC. |
|||
|
|||
| Łącznik wykonany jest z niklowanego stopu miedzi i zapewnia niskie tłumienie oraz wysoki poziom ekranowania i dopasowania impedancyjnego. Impedancja adaptera wynosi 75Ω. Wymiarowanie prezentujemy poniżej: | |||
|
|||
| Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz. | |||
|
|||
| |
|||
|
Złącza: 2x gniazdo TV/IEC 9.5mm żeńskie Impedancja: 75Ω Pasmo pracy: CAM/R/TV (do 1GHz) Materiał: niklowany mosiądz Wymiary (długość/średnica) 24/11mm Masa: ok. 4g |
|||
| |
|||
|
