Adapter antenowy RF gniazdo SMA - gniazdo UHF/UC1 50Ω

nr katalogowy: 62377

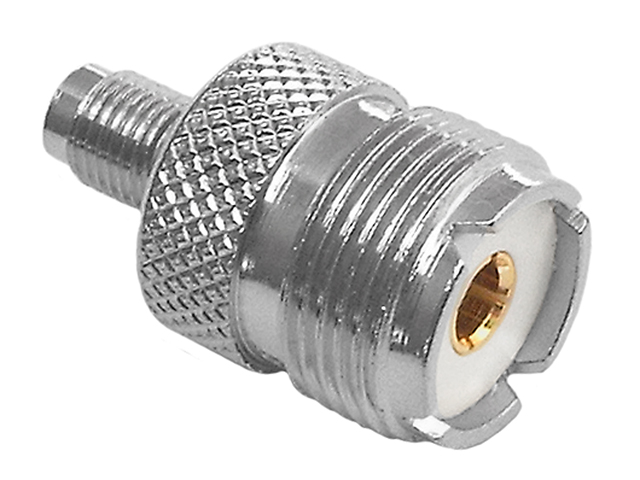

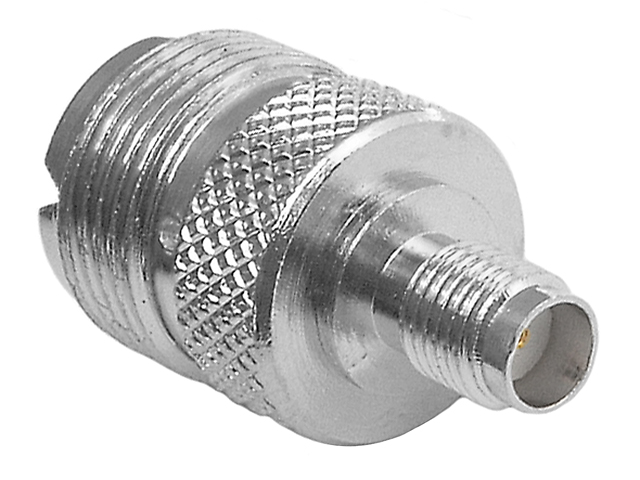

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

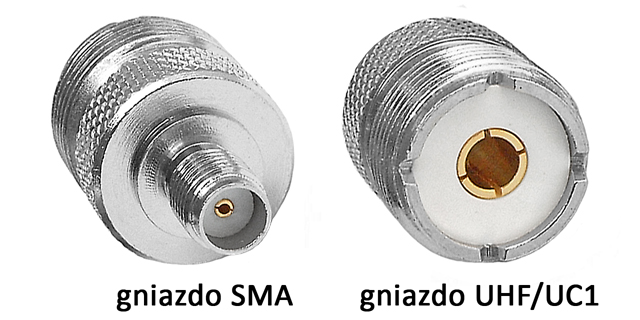

UHF (UC1) jest jednym z najstarszych standardów złącz stosowanych nadal w technice radiowej oraz Audio-Video. Złącza UHF pracują w paśmie 0-300MHz i nie posiadają stałej impedacji. SMA jest złączem stosowanym najczęściej w sieciach WiFi, GSM oraz radiotelekomunikacji. Złącza SMA mają impedancjê 50Ω i przenoszą sygnał w paśmie do 18GHz. Oferowany adapter jest przejściówką do zamiany wtyku SMA na gniazdo UHF/UC1, zamiany wtyku UHF/UC1 na gniazdo SMA lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza UHF/UC1 oraz SMA. Adapter posiada z jednej strony złącze żeńskie SMA zaś z drugiej strony złącze żeńskie UHF/UC1.

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany adapter wykonany jest niklowanego mosiądzu i posiada złocone styki. Impedancja adaptera wynosi 50Ω.

Dane techniczne

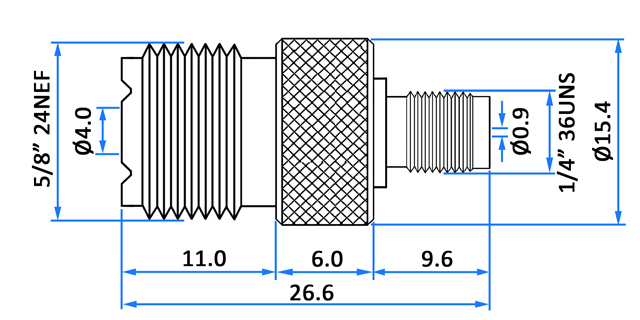

Materiał: niklowany mosiądz, złocone styki Złącza: gniazdo SMA żeńskie, gniazdo UHF/UC1 żeńskie Impedancja: 50Ω Pasmo pracy: <300MHz Długość: 27.0mm Średnica (w najszerszym miejscu): 15.5mm Masa: 15g
