Adapter antenowy RF wtyk UHF/UC1 - gniazdo mini-UHF 50Ω

nr katalogowy: 62375

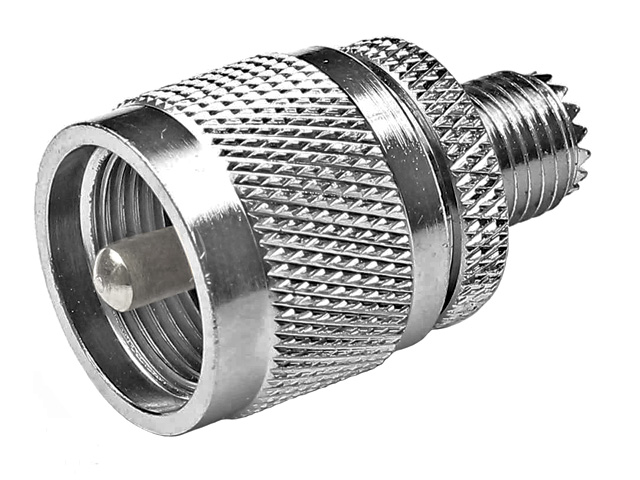

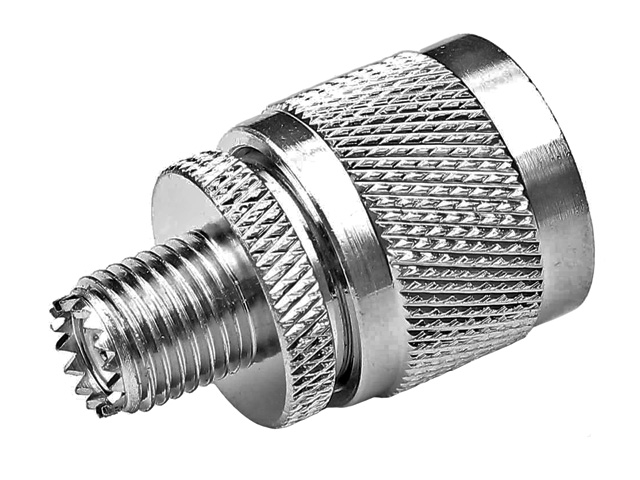

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

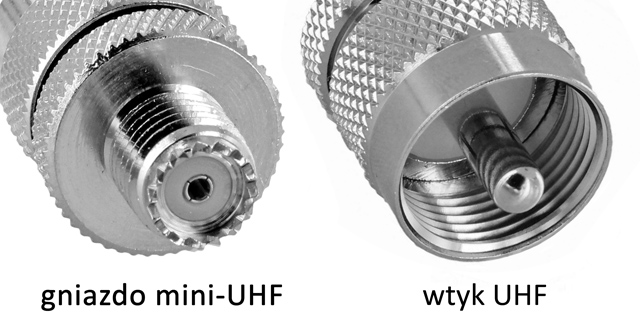

UHF (UC1) jest jednym z najstarszych standardów złącz stosowanych nadal w technice radiowej oraz Audio-Video. Złącza UHF pracują w paśmie 0-300MHz i nie posiadają stałej impedacji. Mini-UHF (mini-UC1) jest zminiaturyzowaną wersją złączy UHF (UC1) o znacznie lepszych parametrach. Złącza te stosowane są w technice radiowej najczęściej w radiotelefonach oraz instalacjach GSM. Złącza mini-UHF pracują w paśmie do 2.5GHz i posiadają impedancję 50Ω. Oferowany adapter jest przejściówką do zamiany wtyku mini-UHF na wtyk UHF/UC1, zamiany gniazda UHF/UC1 na gniazdo mini-UHF lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza UHF/UC1 oraz mini-UHF. Adapter posiada z jednej strony złącze męskie UHF/UC1 zaś z drugiej strony złącze żeńskie mini-UHF.

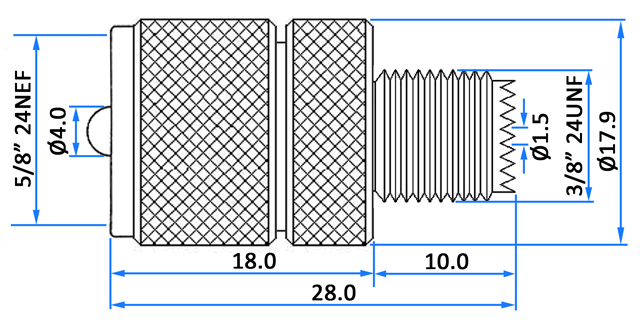

Oferowany adapter wykonany jest niklowanego mosiądzu. Impedancja adaptera wynosi 50Ω. Wymiarowanie adaptera prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Dane techniczne

Materiał: niklowany mosiądz Złącza: UHF/UC1 męski, gniazdo mini-UHF żeńskie Impedancja: 50Ω Pasmo pracy: <300MHz Długość: 28mm Średnica (w najszerszym miejscu): 18mm Masa: 20g
