Adapter antenowy RF wtyk SMA - wtyk UHF/UC1 HQ 50Ω

nr katalogowy: 62372

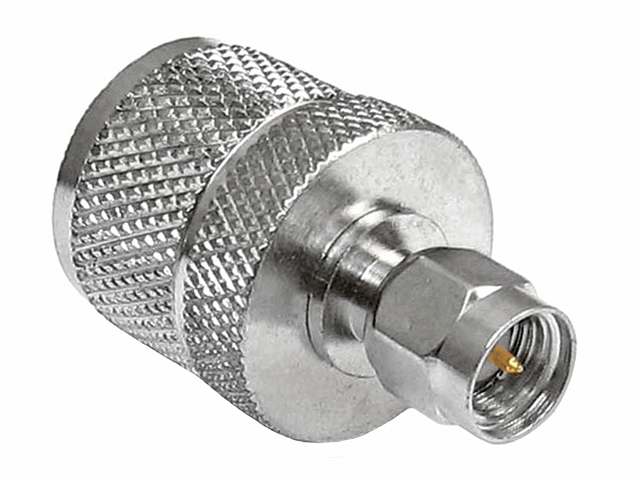

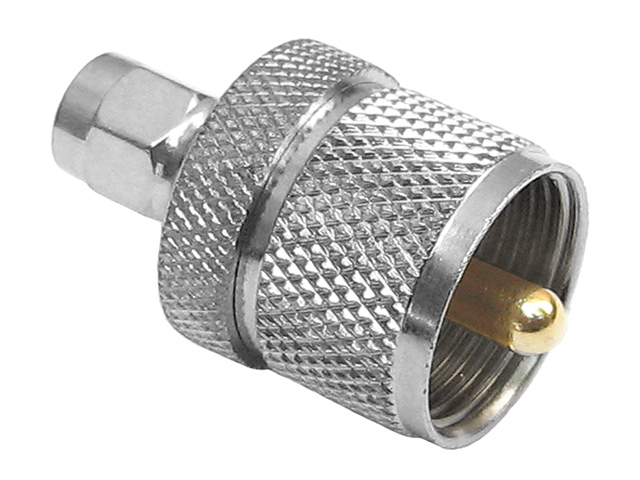

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

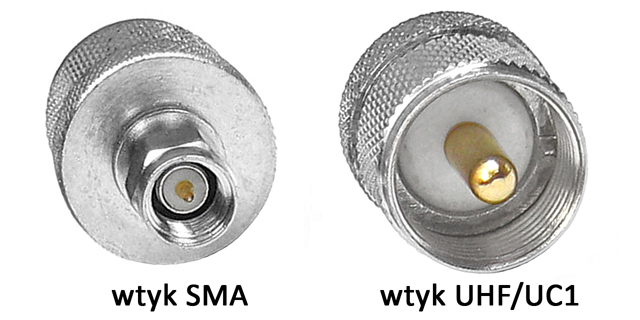

UHF (UC1) jest jednym z najstarszych standardów złącz stosowanych nadal w technice radiowej oraz Audio-Video. Złącza UHF pracują w paśmie 0-300MHz i nie posiadają stałej impedacji. SMA jest złączem stosowanym najczęściej w sieciach WiFi, GSM oraz radiotelekomunikacji. Złącza SMA mają impedancjê 50Ω i przenoszą sygnał w paśmie do 18GHz. Oferowany adapter jest przejściówką do zamiany gniazda SMA na wtyk UHF/UC1, zamiany gniazda UHF/UC1 na wtyk SMA lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza UHF/UC1 oraz SMA. Adapter posiada z jednej strony złącze męskie SMA zaś z drugiej strony złącze męskie UHF/UC1.

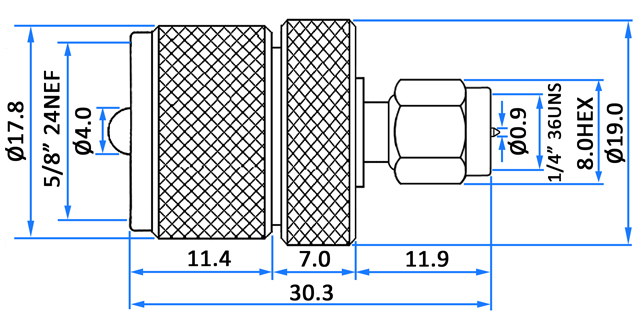

Oferowany adapter wykonany jest z niklowanego mosiądzu i posiada złocone styki. Impedancja adaptera wynosi 50Ω. Wymiarowanie prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Dane techniczne

Materiał: niklowany mosiądz, złocone styki Złącza: wtyk SMA męski, wtyk UHF/UC1 męski Impedancja: 50Ω Pasmo pracy: <300MHz Długość: 33mm Średnica (w najszerszym miejscu): 19mm Masa: 24g
