Łącznik antenowy RF wtyk TNC - wtyk TNC HQ 50Ω

nr katalogowy: 62300

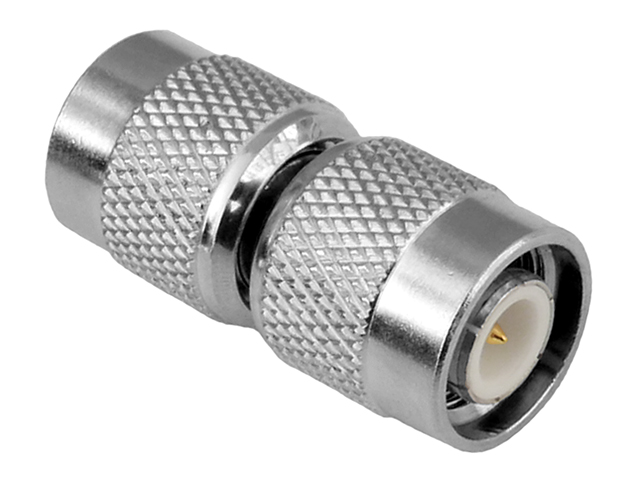

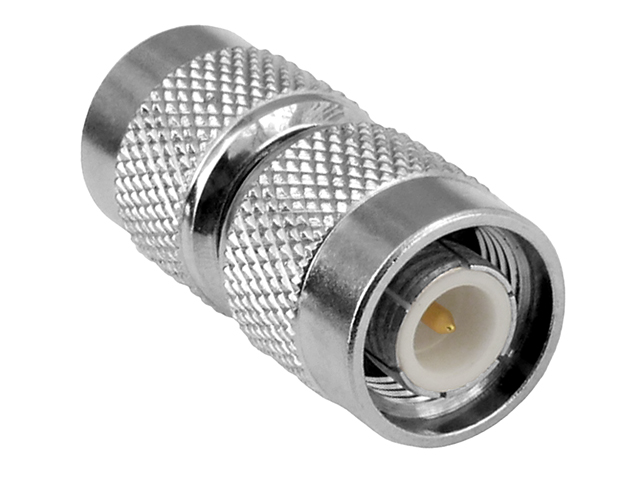

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

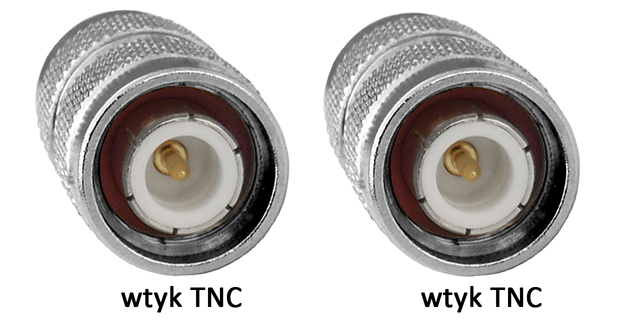

Złącze TNC (Threaded Navy Connector) jest gwintowaną wersją popularnego złącza BNC. Złącza TNC przenoszą sygnał w paśmie do 11GHz i posiadają impedancję 50Ω (najczęściej stosowane) lub 75Ω (stosowane rzadko). Stosowane są najczęściej w urządzeniach i antenach WLAN oraz GSM. Oferowany łącznik posiada z obu stron złącza TNC męskie. Łącznik umożliwia łączenie przewodów RF przesyłających sygnały wysokiej częstotliwości w paśmie do 11GHz zakończonych gniazdami typu TNC. Innym zastosowaniem łącznika jest zamiana złącza TNC z gniazda na wtyk.

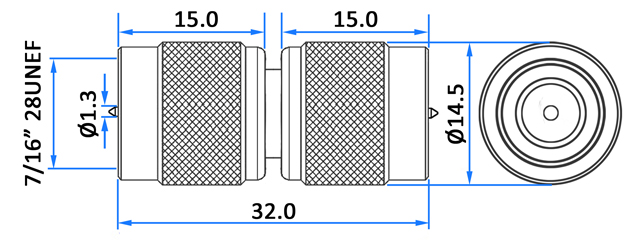

Łącznik wykonany jest niklowanego stopu miedzi i posiada złocone styki. Impedancja adaptera wynosi 50Ω. Wymiarowanie łącznika prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Dane techniczne

Materiał: niklowany mosiądz, styki kontaktu złocone Złącza: 2x wtyk TNC męski Impedancja: 50Ω Pasmo pracy: 11GHz Wymiary (długość/średnica w najszerszym miejscu): 32/14.5mm Masa: ok. 19g
