Łączówka nierozłączna typu LSA/KRONE numerowana 1..0 zamiennik

nr katalogowy: 49010

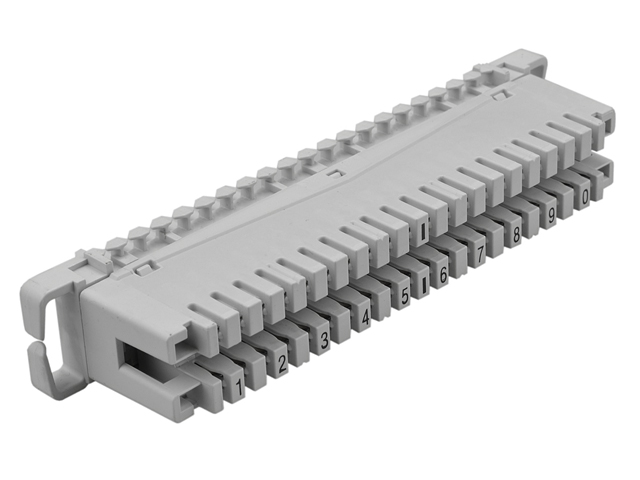

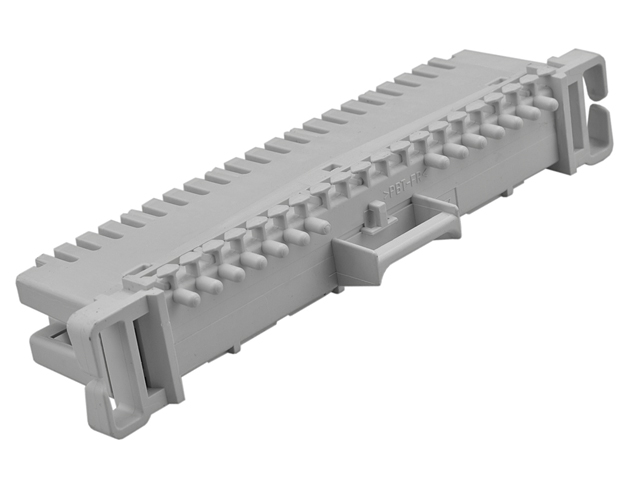

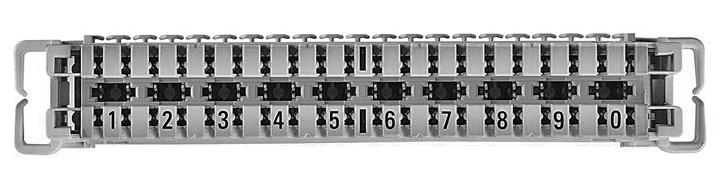

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Oferowany przedmiot jest zamiennikiem łączówki LSA-PLUS KRONE o nr katalogowym KRONE 6089 1 002-02. Łączówka jest wykonana z tańszych materiałów (obudowa z ABS-u, cieńsza warstwa srebra na stykach) niemniej jest identycznym, w pełni funkcjonalnym zamiennikiem oryginalnej łączówki KRONE LSA-PLUS to technologia szybkiego łączenia bez konieczności lutowania, przykręcania i odizolowywania. Złącze KRONE LSA-PLUS należy do rodziny kontaktów IDC (Insulation Displacement Contact), czyli kontaktów przerywających izolację. Łączówki zbudowane są z dwóch rzędów kontaktów, jeden rząd na kabel okablowania stałego, drugi do podłączenia kabli krosowych. Łączówki LSA-PLUS zostały zaprojektowane do montażu na gniezdnikach lub głowicach kablowych. Do mocowania kabli w łączówce wymagane jest specjalne narzędzie, które wbija z odpowiednią siłą kabel do styku oraz odcina wystający nadmiar przewodu.

Łączówki dostępne są w następujących podstawowych rodzajach: - łączówka nierozłączna (szara) z kontaktami na stałe zwierającymi stronę kablową i krosową - łączówka rozłączna (kremowa/biała) z kontaktami normalne zwierającymi stronę kablową i krosową, dające się jednak rozłączyć przez wpięcie wtyku pomiarowego lub kołka izolacyjnego - łączówka przełączna (żółta/brązowa) z kontaktami otwartymi - przerwa między stroną kablową i krosową, dające się jednak połączyć przez wpięcie wtyku pomiarowego - łączówka uziemiająca (czerwona) z kontaktami zapewniającymi stałe połączenie górnej części łączówki z dolną. Dodatkowo wszystkie kontakty połączone są ze sobą wspólną szyną. Do łączówki należy podłączać żyły uziemiające z kabli. Kontakty stykowe stosowane w poszczególnych typach łączówek prezentujemy na rysunku ponizej:

Łączówki LSA-PLUS mają 8 (oznaczenie 2/8) lub 10 (oznaczenie 2/10) par styków numerowanych od 0 do 9 lub od 1 do 0 i występują w wersji suchej lub żelowanej. Oferowana łączówka jest łączówką nierozłączną 10-cio parową 2/10, suchą, numerowaną 1..0.

W ofercie posiadamy także łączówki rozłączne, nierozłączne, suche, żelowane, numerowane 0..9 lub 1..0 zarówno oyginały ADC KRONE jak i tańsze zamienniki. Posiadamy również narzędzia niezbędne do mocowania kabli w łączówkach a także szeroki asortyment akcesoriów technologii LSA. Można je znaleźć w naszej ofercie wpisując LSA w wyszukiwarce w katalogu produktów.

Dane techniczne

Typ łączówki: LSA PLUS, na gniezdnik, nierozłączna, sucha, 10-par, numeracja 1..0 Kolor: szary Materiał: obudowa - ABS, styki - srebrzony fosforobrąz Typ żył mocowanych przewodów: AWG 26-22, drut Ø 0.40-0.70mm, linka 7/0.2mm-7/0.25mm, Ø żyły w izolacji 0.7~1.40mm) Wymiary (długość/szerokość/wysokość): 124/21/39.5mm Masa 1 wtyczki: ok. 45g
