Gniazdo RJ45/8P8C kat.8.1 ekranowane STP typu KEYSTONE beznarzędziowe styki LSA/KRONE LogiLink

nr katalogowy: 48910

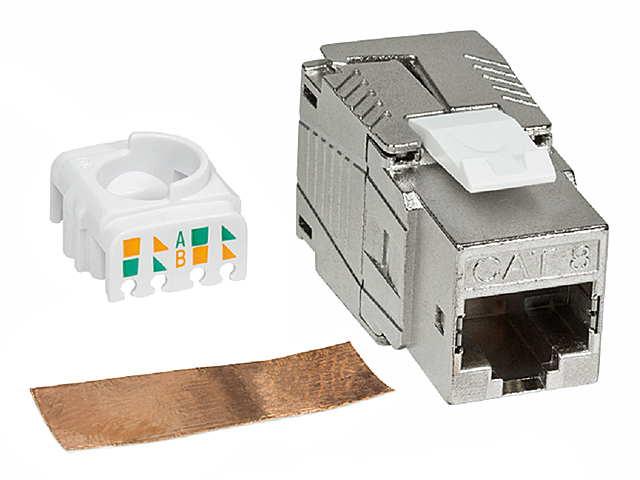

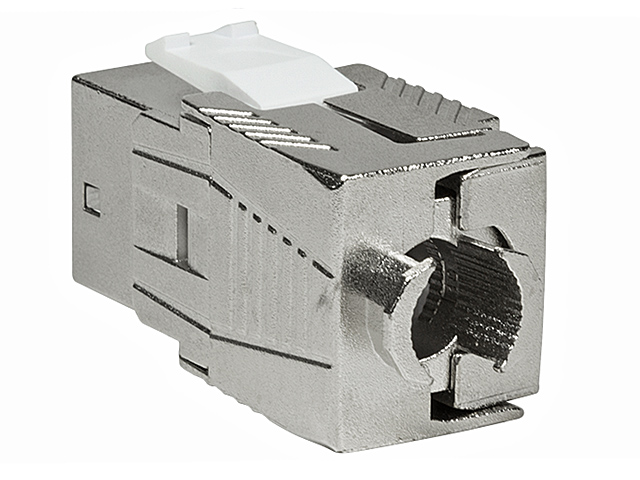

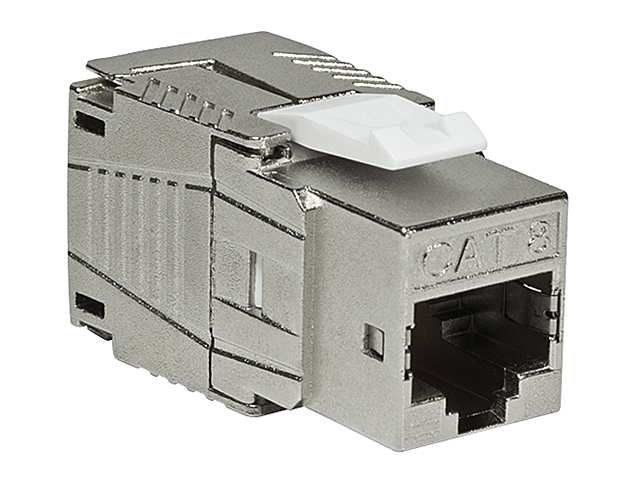

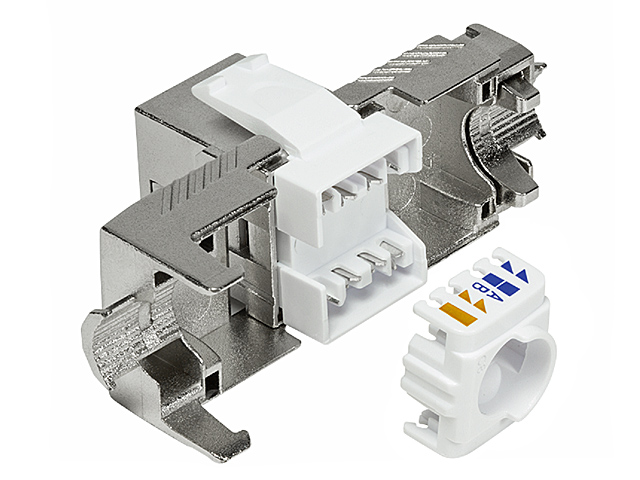

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Dostawcą przedmiotu jest renomowana niemiecka firma LogiLink Szczegółowy opis dostępny na stronie producenta tutaj karta katalogowa dostępna jest tutaj zaś instrukcja montażu jest tutaj. W 2016 został opracowany nowy standard okablowania - kategoria 8. Dokument ANSI/TIA-568-C.2-1 wyznacza dwa warianty okablowania do obsługi 25 Gb/s (klasa I - kat.8.1, pasmo 2000MHz) oraz 40 Gb/s (klasa II - kat8.2, pasmo 2000MHz). Kategoria 8.1 korzysta ze złącz RJ45 i jest kompatybilna z kategoriami 6/6A natomiast kategoria 8.2 korzysta z innych złącz i nie jest kompatybilna z kategoriami 6/6A. Oferowane ekranowane złącze RJ45 kat.8.1 (klasa I) spełnia normę ANSI/TIA-568-C.2-1, umożliwia instalację na ekranowanej skrętce S/FTP, U/FTP, SF/UTP o grubości żył (linka lub drut) w zakresie AWG 22-24 oraz zapewnia spełnienie parametrów zarówno Gigabit Ethernet, 10 Gigabit Ethernet (klasa EA, kategoria 6A) jak i 25 Gigabit Ethernet (klasa I, kategoria 8.1). Kodowanie barwne zrealizowane wg standardu EIA/TIA 568AiB czyli obu obecnie stosowanych. Specjalna konstrukcja sprawia, że podłączanie kabla może być realizowane beznarzędziowo lub narzędziowo. Styki nożowe wykonane są wg standardu LSA/KRONE, możliwe jest więc do wciskania żył użycie narzędzia tego standardu. Beznarzędziowe podłączenie kabla polega na odpowiednim ułożeniu żył skrętki w nakładce dociskowej (barwne ikonki wskazują poprawne umiejscowienie żył dla standardu 568A lub 568B), przycięciu wystających końcówek, umieszczeniu nakładki na listwach stykowych i złożeniu ruchomych "skrzydełek" - wciśnięcie żył do odpowiednich styków zrealizowane zostanie po zatrzaśnięciu "skrzydełek".

Gniazdo posiada zaczepy standardu KEYSTONE dzięki czemu możliwe jest proste (przez zatrzask) mocowanie w uchwytach typu KEYSTONE. Uchwyty takie stosowane są w osprzęcie teleinformatycznym. Istnieje cała gama puszek, ramek, adapterów i paneli RACK z uchwytami KEYSTONE przeznaczonych do zamocowania elementów posiadających zatrzaski typu KEYSTONE. Przykładowe rozwiązania puszek, ramek, adapterów i paneli z wpiętymi złączami typu KEYSTONE prezentujemy na poniższych przykładach:

Oferowane przez nas puszki, ramki, panele, adaptery oraz moduły złącz typu KEYSTONE można znaleźć w naszej ofercie wpisując KEYSTONE w wyszukiwarce w katalogu produktów.

Dane techniczne

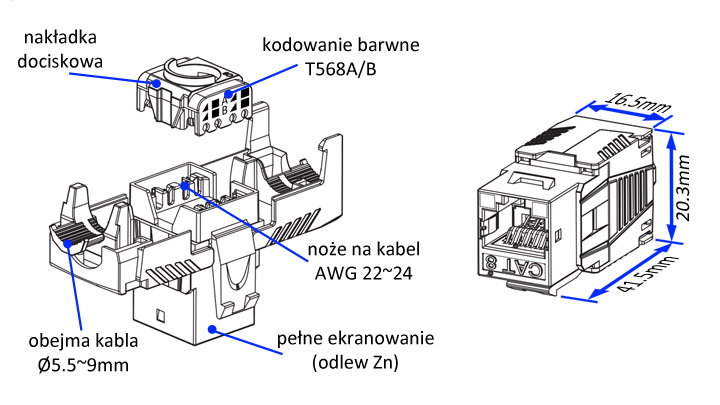

Złącze: gniazdo RJ45 ekranowane (STP) Kategoria: 8.1, klasa I, ISO/IEC TR11801-9901-2014, ANSI/TIA 568-C.2-1, GHMT Channel Link certified Pasmo: 2000MHz Materiał: obudowa - stop cynku, styki złącza RJ45 - złocony niklowany brąz fosforowy, styki terminala - cynowany brąz fosforowy Typ żył skrętki: drut/linka AWG22~24 (Ø żyły 0.5~0.7mm, Ø żyły w izolacji 1.0~1.5mm) Kodowanie barwne styków: EIA/TIA 568AiB Średnica wprowadzanego przewodu: 5.5~9.0mm Wymiary gniazda (szerokość/wysokość/głębokość): 16.5/20.3/41.5mm Standard Keystone 19.35mm x 14.8 mm Masa: ok. 25g
