Wtyk RJ45/8P8C kat.5e ekranowany STP na skrętkę linka AWG24-27

nr katalogowy: 47100

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Wtyk 8P8C (8 Position 8 Contact) nazywany także RJ45 jest ośmiostykowym złączem stosowanym w instalacjach telekomunikacyjnych i sieciach komputerowych. Wtyk posiada osiem pinów, które podczas zaciskania są wbijane przez izolację w żyły zarabianego przewodu.

Oferowany wtyk służy do obsadzenia na skrętce ekranowanej FTP (STP) o średnicy 5~6.0mm oraz o grubości żył (średnica z izolacją) 0.85~1.00mm co odpowiada średnicy wewnętrznej żył (bez izolacji) w zakresie AWG24-27 (0.6-0.4mm). Wtyk posiada osiem złoconych (warstwa złota 6µin) pinów z ostrzami profilowanymi do montażu na 8-żyłowych skrętkach z żyłami typu linka (strand) oraz metalowy ekran zapewniający pełne ekranowanie. Wykonanie wtyku jest zgodne z parametrami kat.5E (klasa D, pasmo 100MHz). Uwaga! Wtyk przeznaczony jest do kabli o maksymalnej średnicy żył z izolacją wynoszącej 1.00mm. Prosimy o sprawdzenie przed zakupem średnicy żył posiadanego przewodu ponieważ czasem spotykane są skrętki kat.5E z żyłami w grubej izolacji przekraczającymi 1.00mm. W naszej ofercie posiadamy również wtyczki RJ45 o konstrukcji umożliwiającej obsadzenie na grubszych przewodach - przeznaczone dla żył o grubości do 1.6mm. Do montażu wtyczki na kablu niezbędne jest specjalne narzędzie zaciskowe które podczas zaciskania wbija piny wtyczki w żyły odpowiednio przygotowanego przewodu oraz mocuje wtyk na kablu.

W ofercie posiadamy szeroki wybór narzędzi do zaciskania wtyków typu RJ - zarówno dedykowane do jednego typu wtyczek jak i uniwersalne do różnych typów. Można je znaleźć w naszej ofercie wpisując zaciskacz zlaczy RJ w wyszukiwarce w katalogu produktów.

Dane techniczne

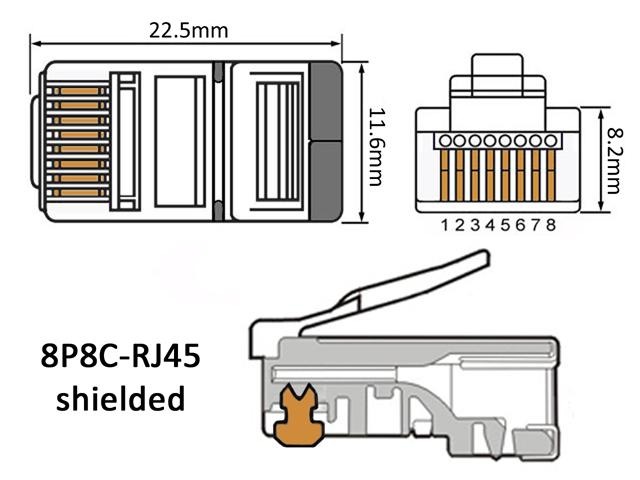

Typ wtyku: RJ45/8P8C kat.5e, klasa D, pasmo 100MHz, STP (ekranowany) na kabel okrągły (skrętka komputerowa) Materiał: obudowa wykonana z polikarbonu, ekran cynowany, styki złocone wykonane z fosforobrązu, warstwa złota 6µin (0.15µm) Typ żył skrętki: linka AWG 24~27 (Ø żyły 0.4~0.6mm, Ø żyły w izolacji 0.85~1.00mm) Wymiary (długość/szerokość/wysokość): 22/12/13mm Średnica wprowadzanego przewodu: 5~6mm Masa 1 wtyczki: ok. 3g
