Wtyk RJ9/4P4C na kabel płaski linka AWG24-27

nr katalogowy: 47050

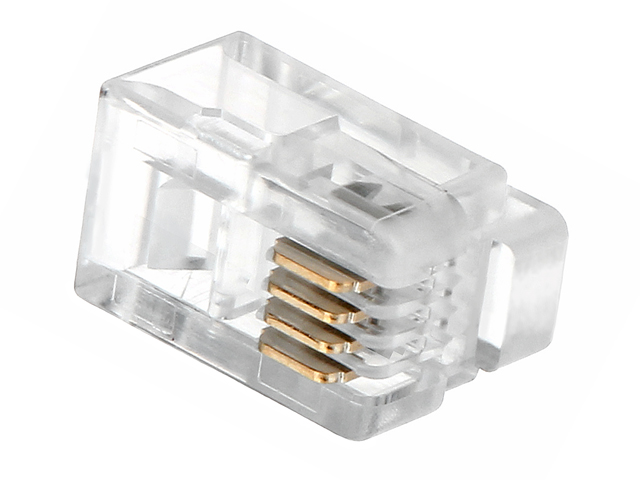

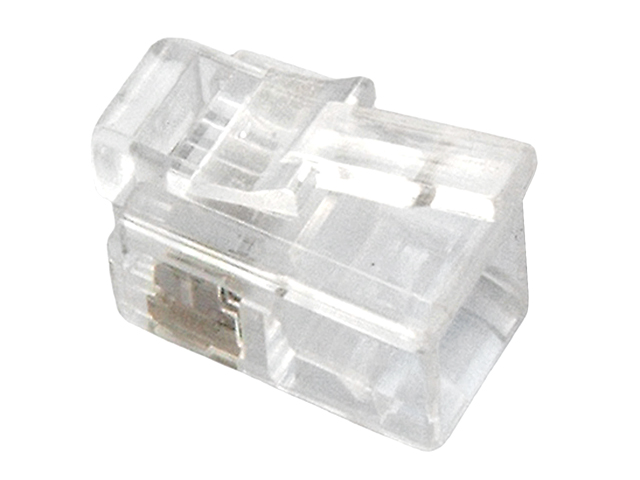

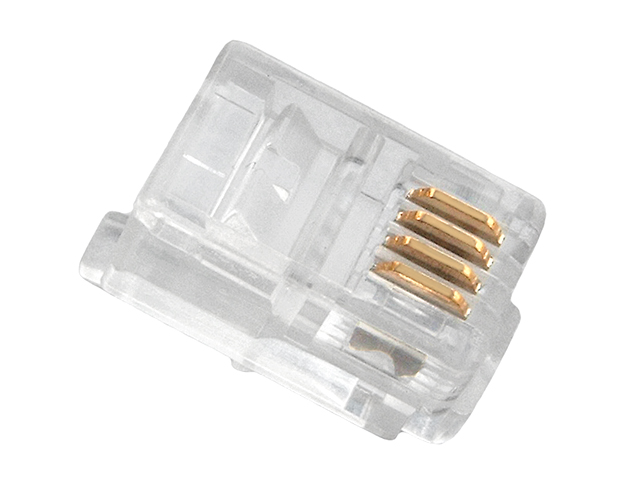

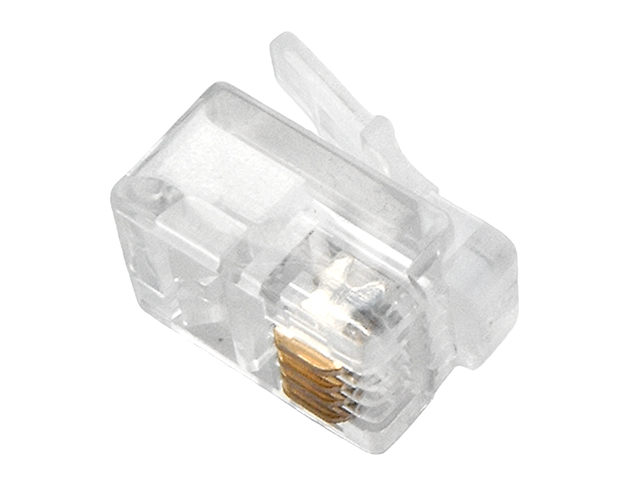

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Wtyk 4P4C (4 Position 4 Contact) nazywany także RJ9 jest czterostykowym złączem stosowanym najczęściej w telefonicznych przyłączach słuchawkowych tzw. spiralach słuchawkowych czyli spiralnie skręconych kablach łączących słuchawkę z aparatem w telefonach stacjonarnych. Wtyk posiada cztery piny, które podczas zaciskania są wbijane przez izolację w żyły zarabianego przewodu.

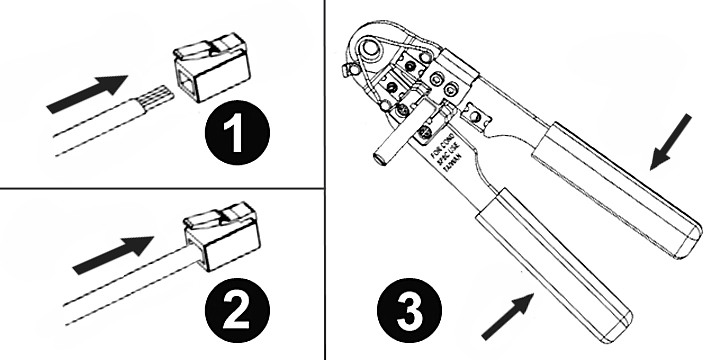

Oferowany wtyk umożliwia instalację na kablu płaskim nieekranowanym o grubości żył (średnica z izolacją) w zakresie 0.85~1.02mm co odpowiada średnicy wewnętrznej żył (bez izolacji) w zakresie AWG 24-27. Wtyk posiada cztery złocone (warstwa złota 6µin) piny z ostrzami profilowanymi do montażu na 4-żyłowych kablach typu linka (strand). Do montażu wtyczki na kablu niezbędne jest specjalne narzędzie zaciskowe które podczas zaciskania wbija piny wtyczki w żyły odpowiednio przygotowanego przewodu oraz mocuje wtyk na kablu.

W ofercie posiadamy szeroki wybór narzędzi do zaciskania wtyków typu RJ - zarówno dedykowane do jednego typu wtyczek jak i uniwersalne do różnych typów. Można je znaleźć w naszej ofercie wpisując zaciskacz zlaczy RJ w wyszukiwarce w katalogu produktów.

Dane techniczne

Typ wtyku: 4P4C/RJ9 nieekranowany na kabel płaski Materiał: obudowa wykonana z polikarbonu, styki złocone wykonane z fosforobrązu, warstwa złota 6µin (0.15µm) Typ żył kabla: linka AWG 24~27 (Ø żyły 0.4~0.6mm, Ø żyły w izolacji 0.85~1.02mm) Wymiary (długość, szerokość, wysokość): 13/7.5/11mm Wymiar wprowadzanego przewodu płaskiego: 5x3mm Masa 1 wtyczki: ok. 1g
