Łącznik RJ45/8P8C kat.6A ekranowany STP gniazdo-gniazdo LogiLink

nr katalogowy: 42031

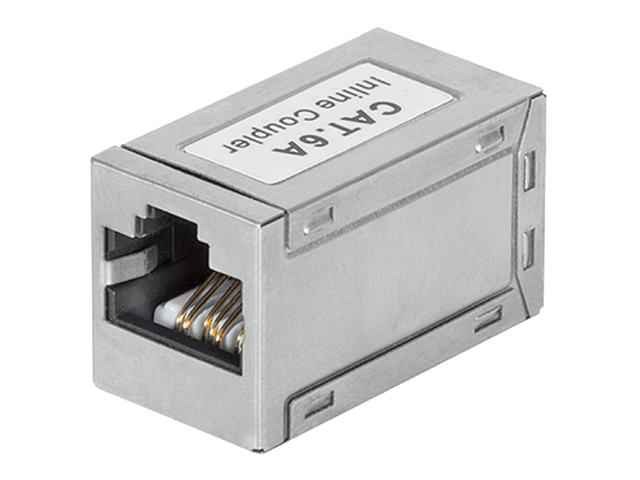

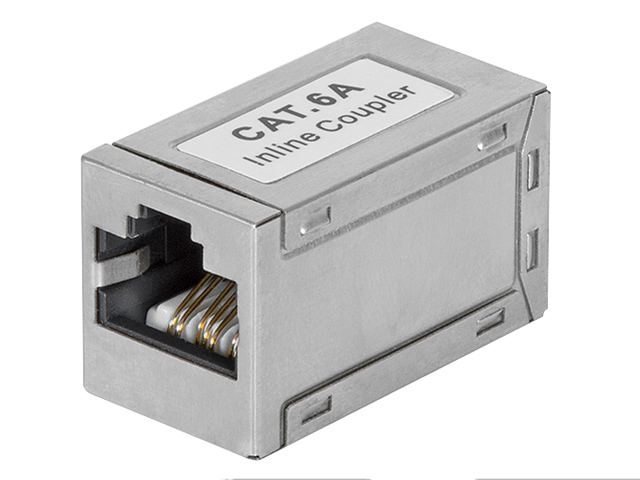

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

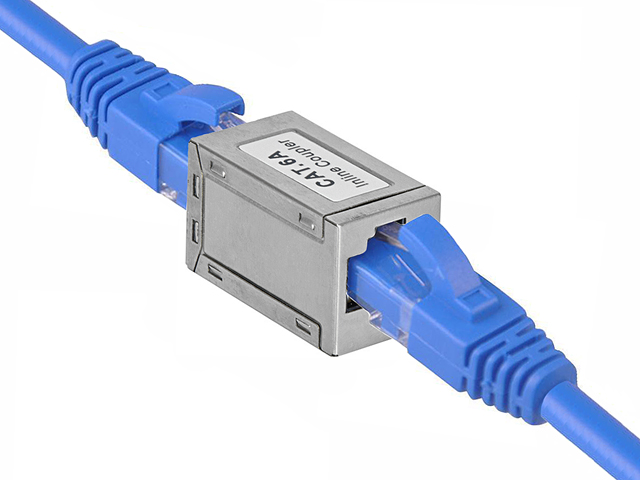

Dostawcą łącznika jest renomowana niemiecka firma LogiLink. Szczegółowy opis dostępny na stronie producenta tutaj zaś karta katalogowa dostępna jest tutaj Oferowany łącznik służy do połączenia dwóch przewodów STP (ekranowanych) zaopatrzonych we wtyki typu RJ45 z zachowaniem transmisji w standardzie kat.6A (klasa EA - 500MHz) z prędkością do 10Gb/s. Dzięki łącznikowi możemy uzyskać przewód (patchcord) o większej długości. Innym zastosowaniem łącznika jest zamiana rodzaju zakończenia kabla z męskiego na żeński w celu podłączenia urządzenia zakończonego wtykiem RJ45.

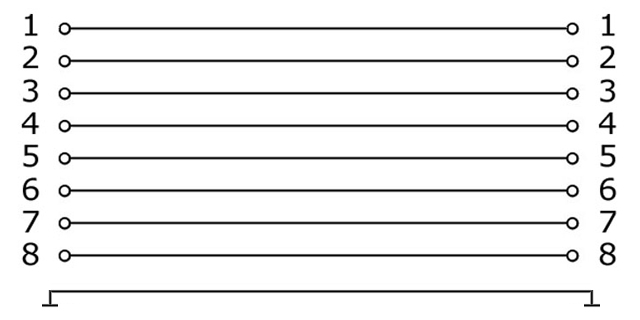

Połączenia wewnętrzne łącznika są zrealizowane 1:1 tzn. w obu gniazdach połączone są ze sobą piny o takich samych numerach - dzięki temu możliwe jest dokładne odwzorowanie pinów łączonych przewodów. Schemat połączeń wewnętrznych łącznika prezentuje obrazek poniżej:

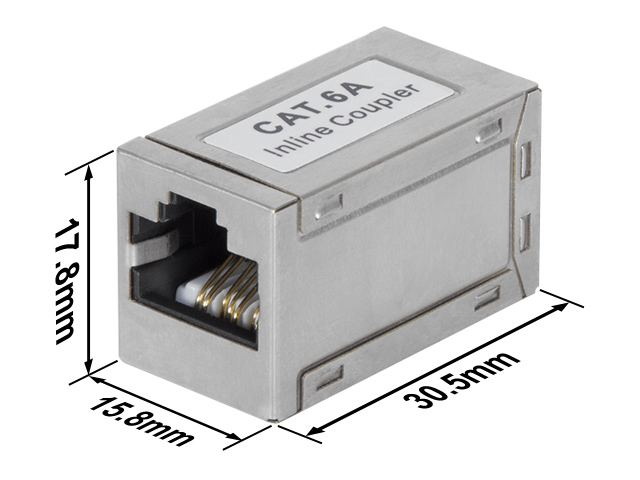

Oba gniazda RJ45 łącznika sa w pełni ekranowane, obudowa wykonana jest z niklowanej, mosiężnej blachy dzięki czemu zachowana jest ciągłość ekranowania łączonych przewodów. Styki wykonane są z fosforobrązu pokrytego warstwą złota. Szczególną cechą łącznika są jego małe wymiary wynoszące tylko 15.8x17.8x30.5mm co bywa pożądane w przypadku np. łączenia przewodówów w korytku instalacyjnym. Wymiarowanie łącznika przedstawiamy poniżej:

Łącznik spełnia normy ISO/IEC 11801 Ed.2.2:2011-06, DIN EN 50173-1:2011-09, TIA/EIA-568-C.2 (2009-08) i spełnia parametry zarówno Gigabit Ethernet jak i 10 Gigabit Ethernet.

Dane techniczne

Kategoria: 6A (klasa EA - 500MHz) Materiał: obudowa - niklowana mosiężna blacha, styki - złocony fosforobrąz Złącza: 2x gniazdo RJ45/8P8C żeńskie ekranowane Połączenia wewnętrzne: 1:1 Wymiary (długość/szerokość/wysokość): 30.5/15.8/17.8mm Masa: ok. 9g
