Adapter rozdzielacz LAN-2xLAN (2 urządzenia po 1 skrętce) wtyk RJ45-2xgniazdo RJ45 ekranowany kat.5e DIGITUS

nr katalogowy: 39880

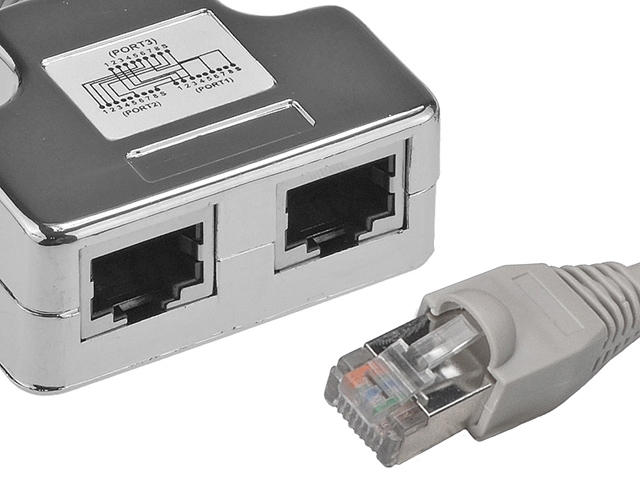

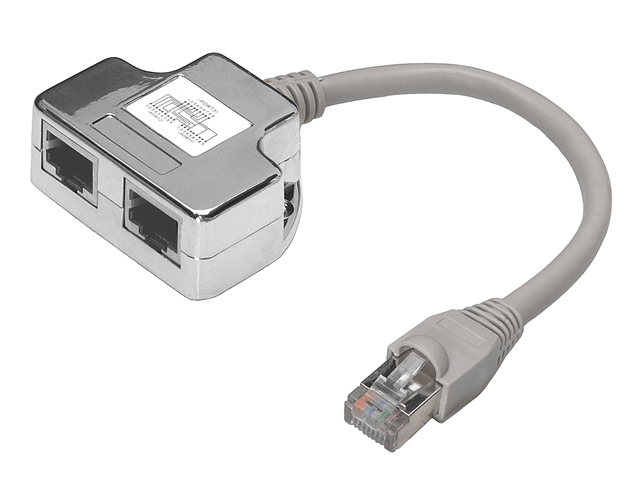

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

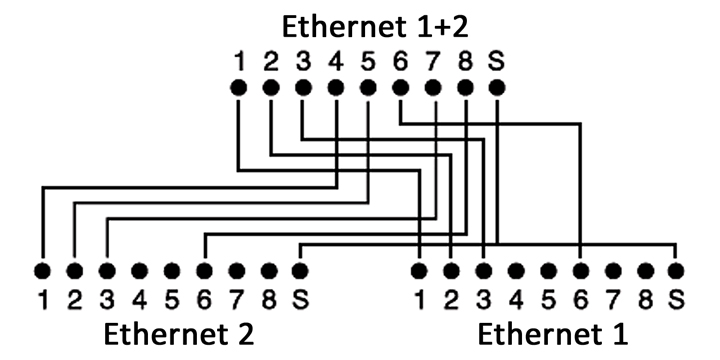

Dostawcą adaptera jest renomowana niemiecka firma DIGITUS, szczegółowy opis dostępny na stronie producenta tutaj zaś specyfikacja dostępna jest tutaj. Adapter LAN-2xLAN służy do podłączenia do sieci Ethernetowej 10/100Mb/s dwóch urządzeń sieciowych (np. 2 komputery, komputer i drukarka, komputer i Smart TV itp.) z wykorzystaniem pojedyńczej skrętki komputerowej kat.5e. Często spotykamy sytuację, gdy mamy w ścianie położoną pojedyńczą skrętkę komputerową zaś sytuacja wymaga, aby do sieci Ethernetowej podłączyć 2 urządzenia. Oferowany adapter został skonstruowany aby to umożliwić. Ideą takiego podłączenia jest fakt, iż do transmisji sygnału zgodnie ze specyfikacją LAN 10/100Mb/s służą tylko 4 żyły (2 pary) 8-żyłowej skrętki komputerowej (żyły nr 1,2,3 oraz 6). Pozostałe 4 żyły (nr 4,5,7 i 8) są rezerwą. Można je zatem wykorzystać do transmisji sygnału drugiego urządzenia. Tę ideę realizuje para adapterów LAN-2xLAN. Po podłączeniu dwóch kabli LAN do dwóch gniazd pierwszego adaptera otrzymujemy sygnał danych urządzenia ETHERNET1 na pinach 1,2,3,6 oraz sygnał danych urządzenia ETHERNET2 na pinach 4,5,7 i 8.

Po podłączeniu urządzeń ETHERNET1 oraz ETHERNET2 do gniazdek pierwszego adaptera, podłączamy wtyczkę RJ45 adaptera do istniejącego odcinka pojedyńczej skrętki komputerowej (np. gniazda ściennego), zaś z drugiej strony tego odcinka musimy "wydobyć" sygnały ETHERNET1 i ETHERNET2 korzystając z drugiego adaptera. "Wydobyte" sygnały wpinamy do routera lub switcha dzięki czemu oba urządzenia (ETHERNET1 oraz ETHERNET2) są podłączone do sieci LAN.

Adapter jest ekranowany i można go stosować do instalacji LAN 10/100Mb/s zarówno ekranowanych (FTP, STP) jak i nieekranowanych (UTP). Wykonanie adaptera jest zgodne z parametrami kat.5E (klasa D, pasmo 100MHz). Uwaga! Adaptery można stosować wyłącznie w sieciach LAN 10/100Mb/s ponieważ w takich sieciach do transmisji służą tylko 2 pary skrętki. Sieci o wyższych prędkościach (Gigabit, 10Gigabit) korzystają z wszystkich 4 par skrętki i idea podłączenia dwóch urządzeń przez jedną skrętkę nie może być zrealizowana.

Dane techniczne

Spełniane parametry: kat.5e, klasa D, pasmo 100MHz, STP (ekranowany) Złącza: wtyk RJ45/8P8C (męski), 2x gniazdo RJ45/8P8C (żeńskie) Wymiary adaptera (szerokość/wysokość/głębokość bez kabla): 68/24/39mm Długość kabla: ok. 13cm Masa 1szt: ok. 40g
