Gniazdo D-SUB 25P dwurzędowe kątowe montażowe do płytki drukowanej PCB

nr katalogowy: 38350

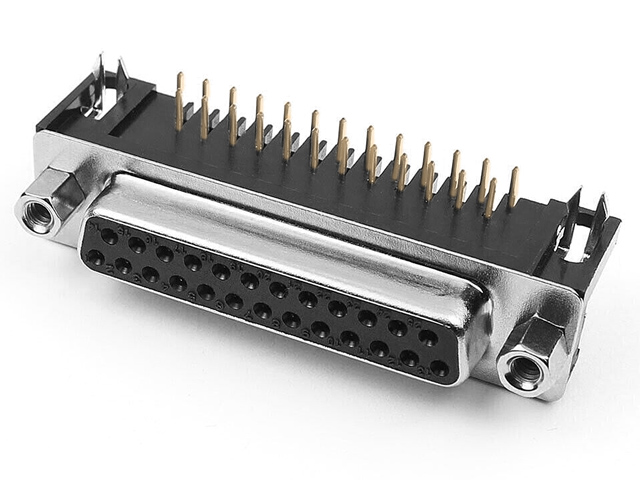

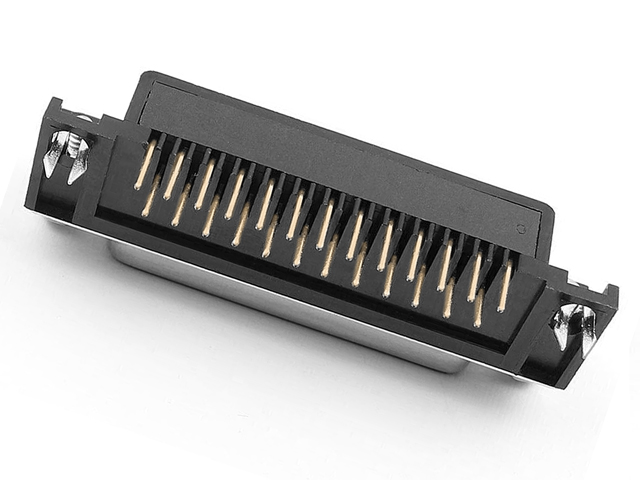

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

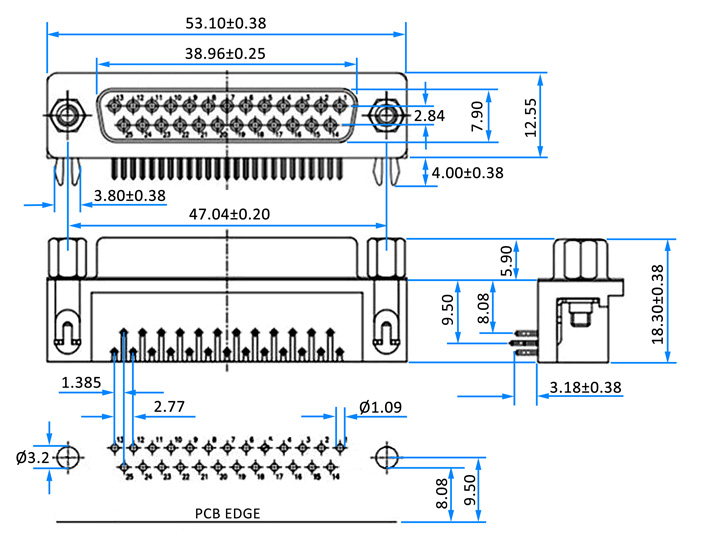

Oferowane gniazdo jest złączem żeńskim D-SUB 25-pinowym dwurzędowym. Gniazdo przeznaczone jest do montażu na płytkach obwodów drukowanych PCB (Printed Circuit Board). Gniazdo posiada 25 złoconych pinów rozmieszczonych w dwóch rzędach, 2 śruby mocujące oraz 2 kołki uziemiające mocowane w płytce. Styki montażowe wyprowadzone są pod kątem 90° w stosunku do złącza. Wymiarowanie gniazda oraz otworów w płytce PCB prezentujemy poniżej:

Obudowa wykonana jest z niklowanej stali walcowanej na zimno (SPCC) oraz poliestru z domieszką włókna szklanego (PBT GF30). Piny kontaktowe oraz montażowe wykonane są ze złoconego stopu miedzi.

Dane techniczne

Złącze: D-SUB 25P dwurzędowy kątowy typ żeński, montażowy PCB Materiał: obudowa - SPCC, izolacja - PBT GF30 UL94V-0, styki - złocony stop miedzi Wymiary (szerokość/głębokość/wysokość bez pinów): 53.5/18.5/12.5mm Masa: 15g
