Adapter wtyk JACK 3.5mm 4P TRRS - 3xgniazdo RCA/CINCH CTIA 0.2m HQ VITALCO

nr katalogowy: 22226

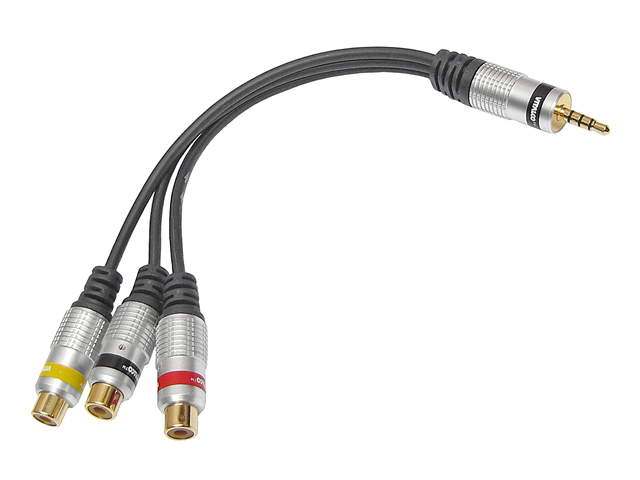

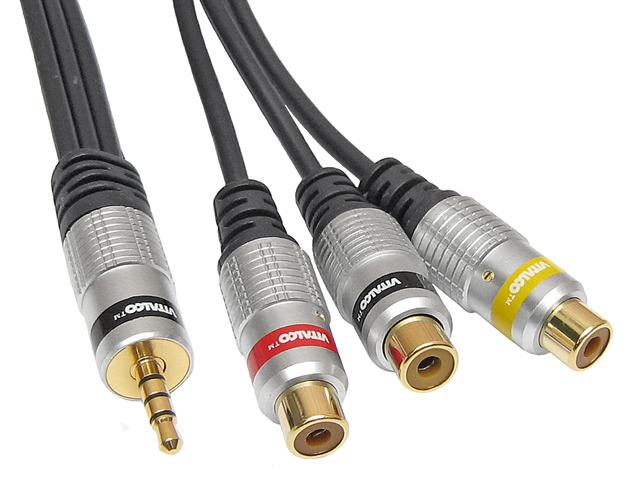

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Dostawcą przedmiotu jest renomowana firma VITALCO - producent kabli i osprzętu AV. Złącze Jack 3.5mm 4-polowy TRRS (Tip-Ring-Ring-Sleeve) wykorzystywane jest w połączeniach wymagających trzech kanałów przesyłu danych (czwarta żyła to masa) np. AUDIO L, AUDIO R, VIDEO (połączenie najczęściej spotykane kamerach video), AUDIO L, AUDIO R, MICROPHONE (w telefonach, smartfonach) lub component Y, Pb, Pr (połączenie spotykane czasem w odbiormnikach TV). Oferowany adapter pozwala na przesyłanie analogowego sygnału VIDEO oraz AUDIO. Sygnał wizji oraz lewego i prawego kanału fonii przesyłany jest między sprzętem wyposażonym w analogowe złącze audio-video w formie gniazda Jack 3.5mm 4P TRRS (kamery video, cyfrowe aparaty fotograficzne) a sprzętem w którym analogowe we/wy wizji i fonii ma postać gniazd RCA/CINCH (magnetowidy, amplitunery, nagrywarki DVD, odbiorniki TV, rzutniki, projektory it.). Oczywiście do połączenia sprzętów potrzebny jest jeszcze kabel 3xRCA-3xRCA. Adapter wykonany jest w postaci przejściówki na giętkim 20cm kabelku. Gniazda RCA/CINCH oferowanego adaptera mają kolory przyporządkowane następująco: VIDEO-czerwony, AUDIO kanał lewy-czarny, AUDIO kanał prawy-żółty. Przyporządkowanie kolorów jest nieco mylące - wynika z zaszłości historycznych: w starszych monofonicznych sprzętach VIDEO oznaczano kolorem czerwonym a AUDIO - czarnym. W nowszych sterofonicznych sprzętach kolory gniazd oznaczane są inaczej i dlatego należy zwrócić na to uwagę przy podłączaniu.

Najczęstszym zastosowaniem przejściówki jest podłączenie kamery video do odbiornika TV lub amplitunera. Możliwe jest również zastosowanie adaptera do przesyłania innych sygnałów (np. COMPONENT) - należy tylko odpowiednio przyporządkować gniazda RCA do odpowiednich sygnałów. Uwaga! Spotykane są różne standardy wyprowadzania sygnałów z gniazd typu Jack 3.5mm 4P TRRS. Standardy różnią się przyporządkowaniem pinów wtyczki Jack do odpowiednich wtyków RCA. Najczęściej spotykane standardy to CTIA oraz OMTP. Oferowany przez nas kabel wykonany jest według standardu CTIA stosowanego w produktach SONY/Panasonic/RaspberryPi. Na obrazku poniżej pokazany jest schemat wyprowadzeń.

W ofercie posiadamy adapter zmieniający przyporządkowanie pinów z CTIA na OMTP tzw. "pin changer" - dzięki niemu oferowany adapter będzie połączony wg. standardu OMTP stosowanego np. w produktach firmy SAMSUNG.

Dane techniczne

Złącza: wtyk Jack 3.5mm TRRS 4P męski, 3x gniazdo RCA/CINCH (żeński) Długość kabla: ok 15cm Średnica kabla: wstążka 3x3mm (ekranowany, miedż beztlenowa OFC) Masa: ok. 37g
