Adapter wtyk JACK 3.5mm 4P TRRS - 3xgniazdo RCA/CINCH CTIA VITALCO

nr katalogowy: 22225

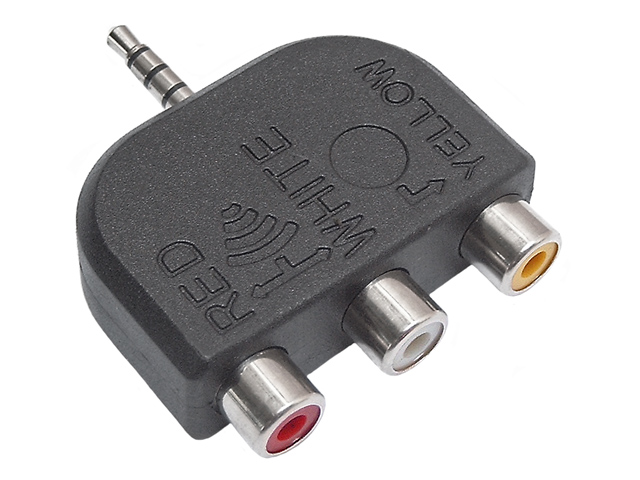

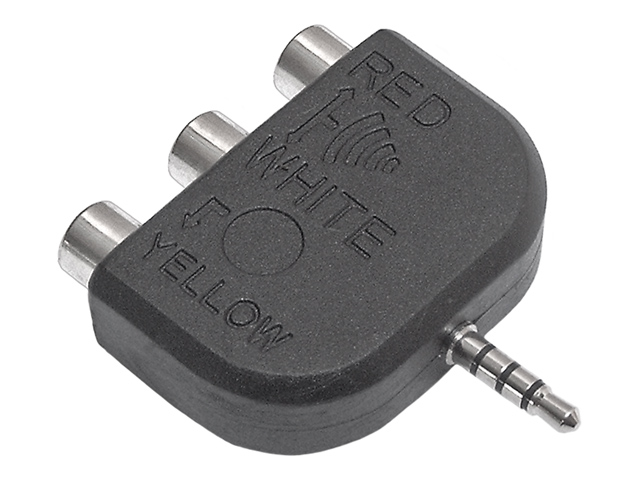

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Dostawcą przedmiotu jest renomowana firma VITALCO - producent kabli i osprzętu AV. Złącze Jack 3.5mm 4-polowy TRRS (Tip-Ring-Ring-Sleeve) wykorzystywane jest w połączeniach wymagających trzech kanałów przesyłu danych (czwarta żyła to masa) np. AUDIO L, AUDIO R, VIDEO (połączenie najczęściej spotykane kamerach video), AUDIO L, AUDIO R, MICROPHONE (w telefonach, smartfonach) lub component Y, Pb, Pr (połączenie spotykane czasem w odbiormnikach TV). Oferowany adapter pozwala na przesyłanie analogowego sygnału VIDEO oraz AUDIO. Sygnał wizji oraz lewego i prawego kanału fonii przesyłany jest między sprzętem wyposażonym w analogowe złącze audio-video w formie gniazda Jack 3.5mm 4P TRRS (kamery video, cyfrowe aparaty fotograficzne) a sprzętem w którym analogowe we/wy wizji i fonii ma postać gniazd RCA/CINCH (magnetowidy, amplitunery, nagrywarki DVD, odbiorniki TV, rzutniki, projektory it.), Oczywiście do połączenia sprzętów potrzebny jest jeszcze kabel 3xRCA-3xRCA. Gniazda RCA/CINCH oferowanego adaptera mają kolory przyporządkowane następująco: VIDEO-żółty, AUDIO kanał lewy-biały, AUDIO kanał prawy-czerwony. Są to standardowo używane kolory do oznaczania gniazd RCA AV w stereofonicznych sprzętach AUDIO-VIDEO.

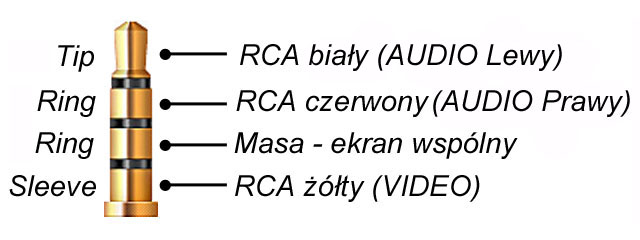

Najczęstszym zastosowaniem przejściówki jest podłączenie kamery video do odbiornika TV lub amplitunera. Możliwe jest również zastosowanie adaptera do przesyłania innych sygnałów (np. COMPONENT) - należy tylko odpowiednio przyporządkować gniazda RCA do odpowiednich sygnałów. Uwaga! Spotykane są różne standardy wyprowadzania sygnałów z gniazd typu Jack 3.5mm 4P TRRS. Standardy różnią się przyporządkowaniem pinów wtyczki Jack do odpowiednich wtyków RCA. Najczęściej spotykane standardy to CTIA oraz OMTP. Oferowany przez nas adapter wykonany jest według standardu CTIA stosowanego w produktach SONY/Panasonic/RaspberryPi. Na obrazku poniżej pokazany jest schemat wyprowadzeń.

W ofercie posiadamy adapter zmieniający przyporządkowanie pinów z CTIA na OMTP tzw. "pin changer" - dzięki niemu oferowany adapter będzie połączony wg. standardu OMTP stosowanego np. w produktach firmy SAMSUNG.

Dane techniczne

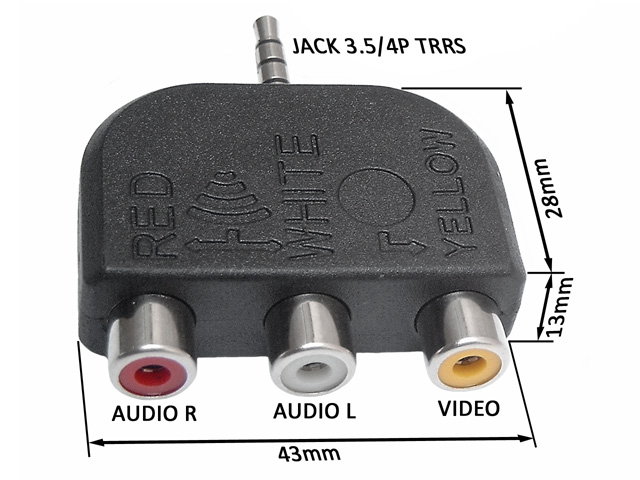

Złącza: Jack 3.5mm TRRS 4P męski, 3x gniazdo RCA/CINCH (żeński) Wymiary (szerokość/głębokość/grubość): 43/50/13mm Masa: ok. 20g
