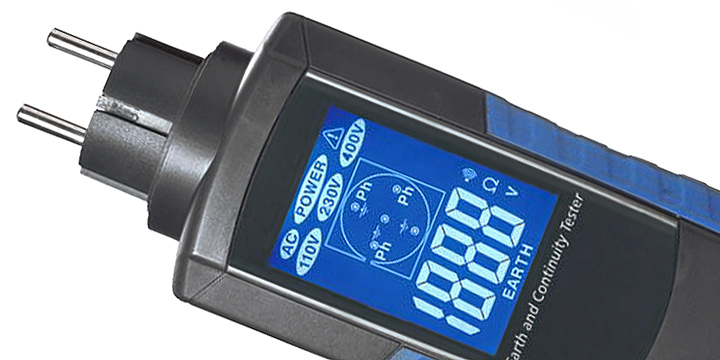

Miernik rezystancji uziemienia tester ciągłości uziemienia CEM DT-9052

nr katalogowy: 19878

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Producentem urządzenia jest renomowana firma CEM, opis i specyfikacja dostępna jest na stronie producenta tutaj zaś instrukcja obsługi dostępna jest tutaj. Oferowany miernik jest narzędziem instalatorskim do testowania budynkowej instalacji elektrycznej typu TT pod kątem zgodności z normą NF C 15-100. Miernik podłączony do dowolnego gniazda elektrycznego 2P+E umożliwia: - ustalenie obecności uziemienia oraz położenie przewodu fazowego w gniazdku - dokonanie pomiaru rezystancji uziemienia - sprawdzenie obecności napięcia 230 V (lub nieprawidłowego napięcia) - testowanie ciągłości przewodu uziemiającego oraz połączeń wyrównawczych głównych i lokalnych

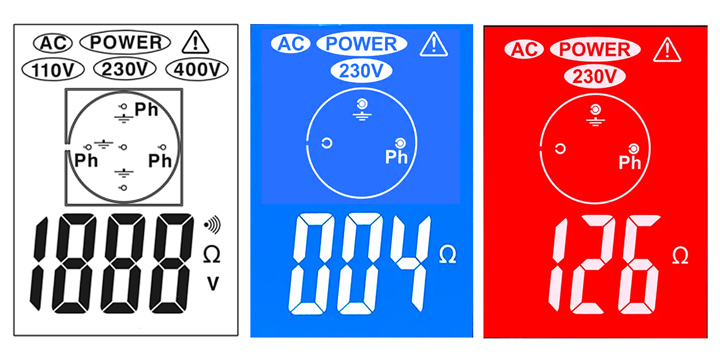

Pomiar rezystancji uziemienia dokonywany jest w oparciu o metodę pętli zwarcia. Metoda ta polega na pomiarze impedancji obwodu zasilającego do uziomu i z powrotem przez przewód ochronny. Należy pamiętać, że metoda ta daje prawidłowe wyniki tylko w istalacji typu TT (z własnym uziemienieniem). Po podłączeniu miernika do gniazda 2P+E wyświetlana jest wartość rezystancji uziemienia. Norma NF C15-100 wymaga wartości rezystancji uziemienia mniejszej niż 100Ω - wtedy wyświetlacz podświetlany jest na kolor niebieski. jeżeli miernik nie wykryje obecności uziemienia, jej wartość będzie większa niż 100Ω lub napięcie w instalacji będzie nieprawidłowe to wyswietlacz miernika bedzie podświetlony na kolor czerwony.

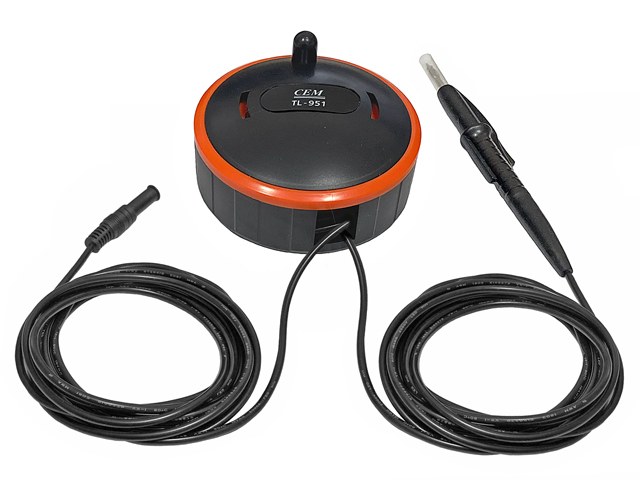

Tester umożliwia sprawdzenie, czy rezystancja przewodów ochronnych, połączeń wyrównawczych oraz połączeń z uziemianymi urządzeniami jest zgodnie z normą NF C 15-100 mniejsza niż 2Ω. Miernik umieszczony w gnieździe 2P+E z podłączonym przewodem z sondą testujacą sygnalizuje dzwiękowo ciągłość (<2Ω) połączenia z testowanym punktem. Przewód z wysuwaną sondą testującą ma długość ok 6.5m i umieszczony jest w bębnie nawojowym który ułatwia używanie i przechowywanie kabla.

Uwaga! Pomiar rezystancji uziemienia metodą pętli zwarcia należy traktować jako diagnostykę zamienną w warunkach, gdy nie ma możliwości zastosowania dokładniejszych metod (metoda techniczna, cęgowa lub udarowa). Zgodnie z normą dotyczącą sprawdzania instalacji elektrycznych PN-HD 60364-6 uzyskany tą metodą wynik pomiaru „z wystarczającą dokładnością odzwierciedla rezystancję uziomu” oraz „daje przybliżoną akceptowalną wartość”. Można zatem przyjąć, że metoda pętli zwarcia jest dopuszczalna gdy inne metody nie mają zastosowania. W ofercie posiadamy również mierniki do pomiaru parametrów uziemienia innymi metodami, można znaleźć w naszej ofercie wpisując uziemienia w wyszukiwarce w katalogu produktów.

Dane techniczne

Zasada pomiaru: metoda pętli zwarcia dla istalacji typu TT Prąd pomiarowy pętli uziemienia: <30mA (poniżej progu zadziałania wyłączników różnicowo-prądowych) Zakres pomiaru rezystancji uziemienia: 0-1999Ω, rozdzielczość 1Ω Prąd pomiarowy ciągłości uziemienia: 200mA Kategoria przepięciowa: kat. III 600V Klasa szczelności: IP40 Wyświetlacz: LCD 40x55mm, 3½ cyfry, max wskazanie 1999, z dwoma kolorami podświetlenia Wymiary miernika (długość/szerokość/wysokość): 210mm/22mm/50mm Masa miernika: ok. 330g Długość przewodu do testowania ciągłości: ok 6.5m Komplet zawiera miernik, przewód pomiarowy z bębnem nawojowym oraz instrukcję obsługi.
