Łącznik antenowy RF wtyk BNC - wtyk BNC 50Ω

nr katalogowy: 12260

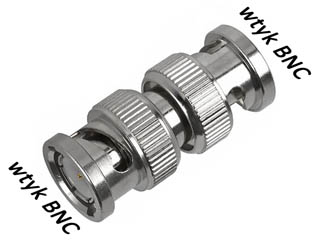

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

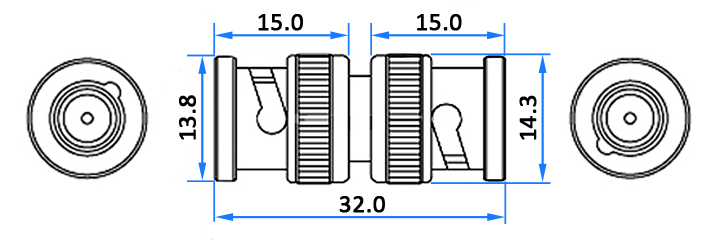

BNC jest złączem stosowanym w aparaturze pomiarowej, systemach telewizji analogowej i cyfrowej, monitoringu, radiotelekomunikacji oraz (kiedyś) w sieciach komputerowych. Złącza BNC przenoszą sygnał w paśmie do 4GHz i występują w wersjach 50Ω lub 75Ω. Oferowany adapter jest łącznikiem o impedancji 50Ω i przeznaczony jest do łączenia przewodów przesyłających analogowe lub cyfrowe sygnały wysokiej częstotliwości w zakresie do 4GHz zakończonych gniazdami typu BNC 50Ω. Innym zastosowaniem łącznika jest zamiana rodzaju zakończenia kabla z żeńskiego na męski. Wymiarowanie łącznika przedstawia rysunek poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

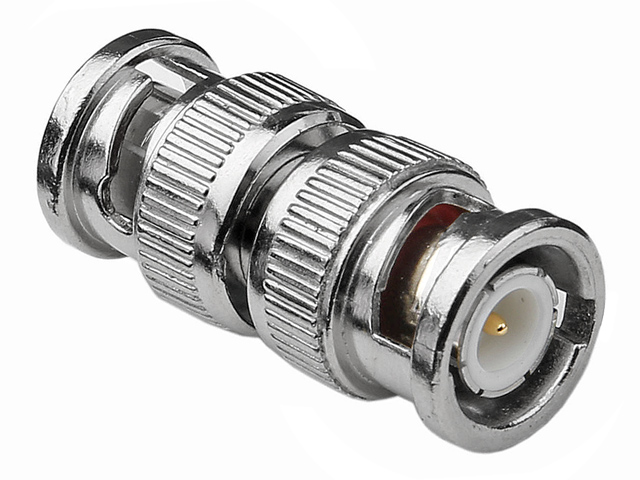

Oferowany łącznik wykonany jest z niklowanego mosiądzu i posiada złocone styki. Impedancja łącznika wynosi 50Ω.

Dane techniczne

Materiał: niklowany mosiądz, styki kontaktowe złocone Złącza: 2x wtyk BNC męski Impedancja: 50Ω Pasmo pracy: <4GHz Wymiary (długość/średnica w najszerszym miejscu): 32/14.5mm Masa 1 szt: 15g
