Adapter antenowy RF wtyk RCA/CINCH - gniazdo UHF/UC1 75Ω
nr katalogowy: 12235

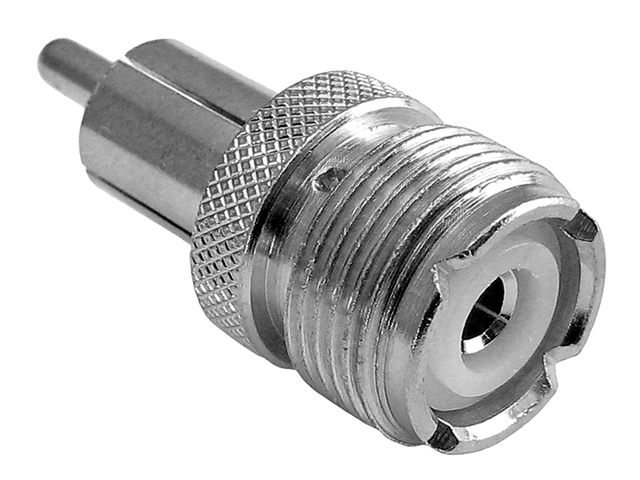

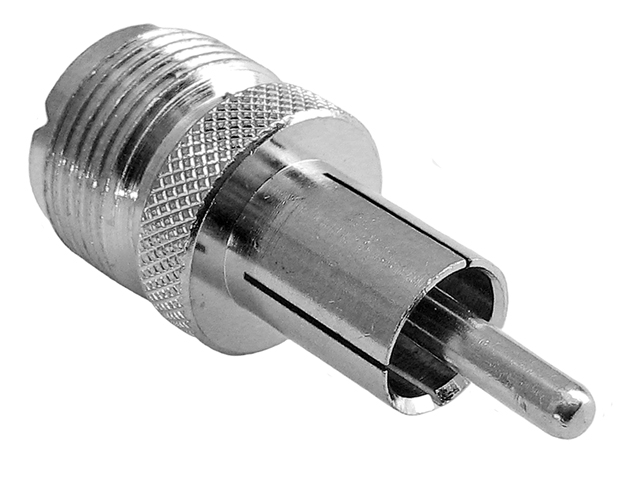

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
UHF (UC1) jest jednym z najstarszych standardów złącz stosowanych nadal w technice radiowej oraz Audio-Video. Złącze zostało zaprojektowane jako ekranowana wersja wtyku bananowego (styk centralny ma średnicę 4mm). Złącza UHF pracują w paśmie 0-300MHz i nie posiadają stałej impedacji. Stosowane są najczęściej w urządzeniach i antenach krótkofalarskich. RCA/CINCH jest złączem stosowanym w technice Audio-Video, R/TV oraz czasem w radiotelekomunikacji. Złącza RCA/CINCH mają impedancję 75Ω i przenoszą sygnał w paśmie do 3GHz.

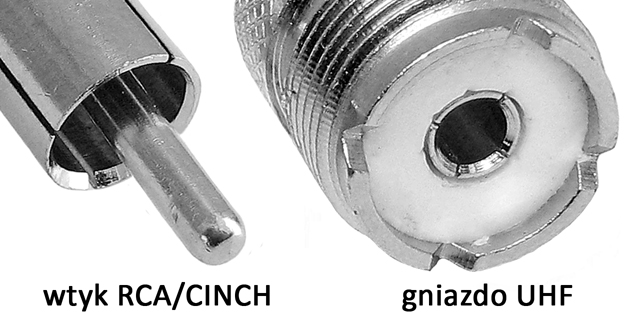

Oferowany adapter jest przejściówką do zamiany wtyku UHF/UC1 na wtyk RCA lub gniazda RCA na gniazdo UHF/UC1. Adapter najczęściej stosowany jest w celu dopasowania odpowiedniego złącza do starszych sprzętów AV lub radiokomunikacyjnych. Adapter posiada z jednej strony złącze męskie RCA/CINCH zaś z drugiej strony złącze żeńskie UHF/UC1:

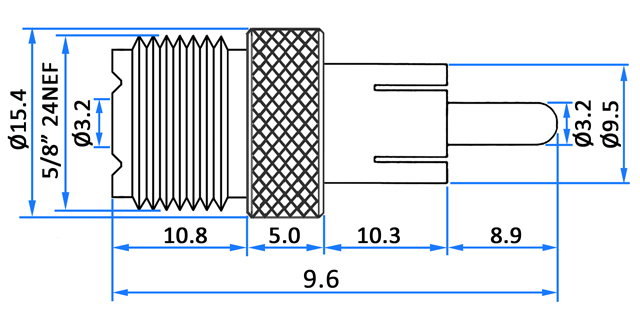

Adapter wykonany jest niklowanego stopu miedzi. Impedancja adaptera wynosi 75Ω. Wymiarowanie adaptera prezentujemy poniżej:
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Dane techniczne
Złącza: wtyk RCA/CINCH męski, gniazdo UHF/UC1 żeńskie
Impedancja: 75Ω
Pasmo pracy: <300MHz
Materiał: niklowany stop miedzi
Wymiary (długość/średnica w najszerszym miejscu): 35/15.5mm
Masa: ok. 12g
