Wtyk współosiowy TNC 75Ω zaciskany na kabel RG-6
nr katalogowy: 67791

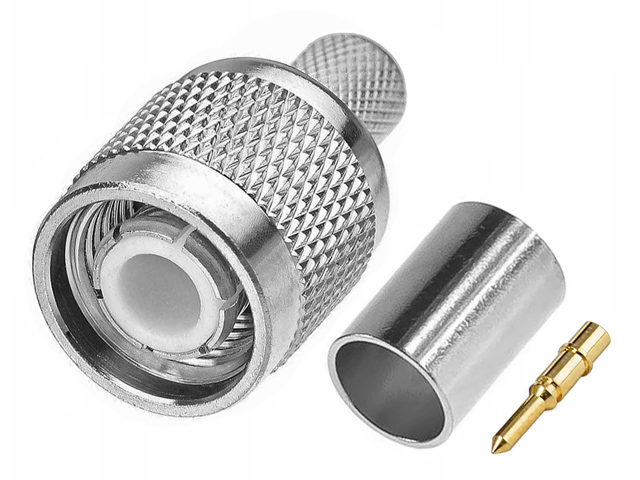

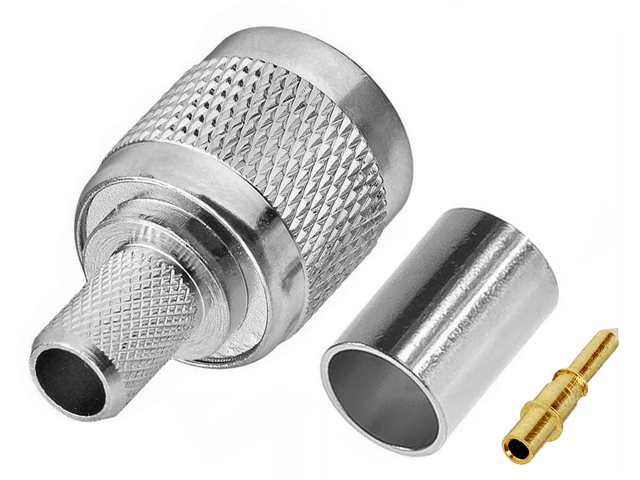

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
TNC jest złączem stosowanym w radiokomunikacji, najczęściej w urządzeniach i antenach WLAN oraz GSM. Złącza TNC przenoszą sygnał w paśmie do 11GHz i posiadają impedancję 50Ω (najczęściej stosowane) lub 75Ω (stosowane rzadko).

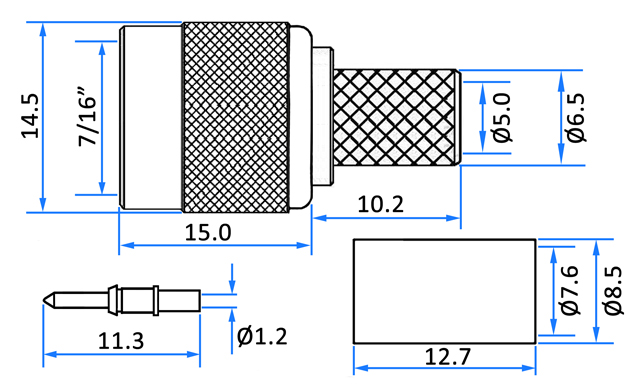

Oferowane złącze jest wtykiem męskim i przeznaczone jest do obsadzenia na współosiowym kablu koncentrycznym 75Ω o średnicy żyły centralnej 0.8-1.2mm, średnicy dielektryka 3.9-5.0mm oraz średnicy zewnętrznej 6.8-7.5mm, czyli na kablach z rodziny RG-6 (1.2/4.9, 5C2V, KOKA100, TELASS100itp.) używanych w instalacjach CAM, TV, SAT. Tulejka na ekranie kabla jest zaciskana, żyła centralna kabla łączona jest z pinem wtyku przez lutowanie lub zaciśnięcie. Wymiarowanie wtyku prezentujemy poniżej:
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Oferowany wtyk wykonany jest z niklowanego mosiądzu i posiada złocony pin centralny. Impedancja wtyku wynosi 75Ω. Do zaciskania wtyku na przewodzie potrzebne jest narzędzie zaciskowe np. HT-106C, HT-106E, HT-106G, HT-336C. Zaciskacze można znaleźć w naszej ofercie wpisując model zaciskarki HT-xxx w wyszukiwarce w katalogu produktów.
Dane techniczne
Złącze: wtyk TNC 75Ω męski
Materiał: niklowany stop miedzi, złocony pin centralny
Pasujący przewód: RG-6 i odpowiedniki
Impedancja: 75Ω
Pasmo pracy: <11GHz
Wymiary (długość z tuleją/średnica w najszerszym miejscu): ok. 30.5/14.5mm
Masa: 14g
