Wtyk współosiowy BNC 75Ω ze złączem śrubowym TERMINAL BLOCK
nr katalogowy: 67380
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
BNC jest złączem stosowanym w aparaturze pomiarowej, systemach telewizji analogowej i cyfrowej, monitoringu, radiotelekomunikacji oraz (kiedyś) w sieciach komputerowych. Złącza BNC przenoszą sygnał w paśmie do 4GHz i występują w wersjach 50Ω lub 75Ω.

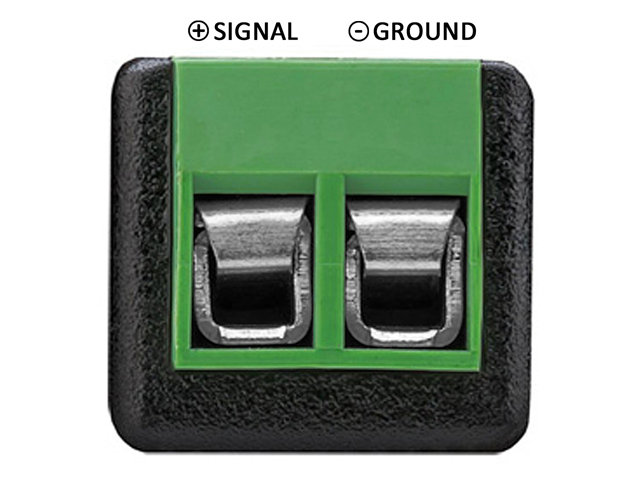

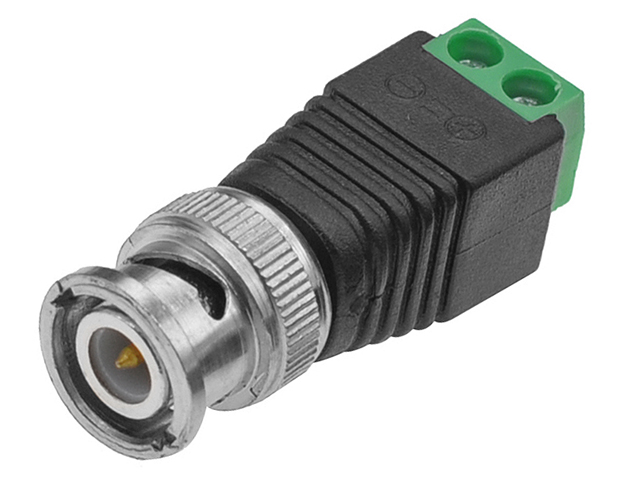

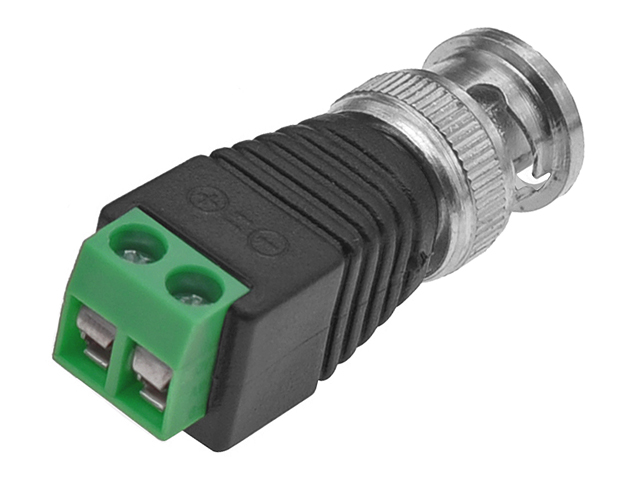

Oferowane złącze jest wtykiem BNC 75Ω i przeznaczone jest do przykręcenia przewodu koncentrycznego lub dwużyłowego płaskiego. Wtyk zakończony jest szybozłączami śrubkowymi (tzw. TERMINAL BLOCK) oznaczonymi symbolami + (SIGNAL) i - (GROUND) umożliwiającymi łatwe i pewne podłączenie żył przewodu o średnicy do 2.5mm.
Wtyk BNC wykonany jest niklowanego stopu miedzi i posiada plastykową obudowę. Impedancja wtyku wynosi 75Ω.

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Dane techniczne
Złącze: wtyk BNC 75Ω męski, zaciski śrubkowe do przykręcenia 2 żył przewodu
Materiał: niklowany stop miedzi, obudowa plastykowa
Maksymalna średnica żył przykręcanego kabla: 2.5mm
Impedancja: 75Ω
Pasmo pracy: <4GHz
Wymiary (długość/szerokość/wysokość): 41.5/14/14mm
Masa 1 szt: 10g
