Wtyk współosiowy BNC 50Ω skręcany na kabel RG-58
nr katalogowy: 67300

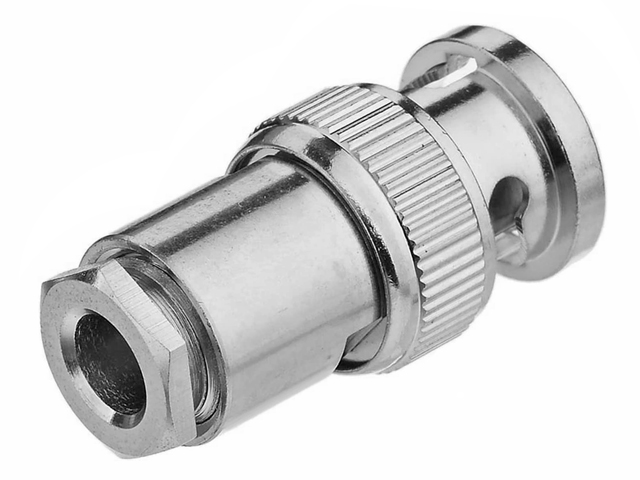

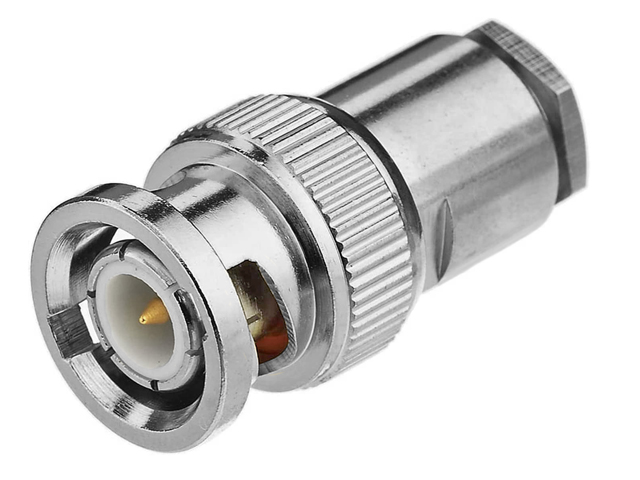

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
BNC jest złączem stosowanym w aparaturze pomiarowej, systemach telewizji analogowej i cyfrowej, monitoringu, radiotelekomunikacji oraz (kiedyś) w sieciach komputerowych. Złącza BNC przenoszą sygnał w paśmie do 4GHz i występują w wersjach 50Ω lub 75Ω.

Oferowane złącze jest wtykiem męskim i przeznaczone jest do obsadzenia na współosiowym kablu koncentrycznym 50Ω o średnicy żyły centralnej 0.8-1.1mm, średnicy dielektryka 2.7-3.0mm oraz średnicy zewnętrznej 4.5-5.5mm, czyli na kablach z rodziny RG-58 stosowanych w radiokomunikacji.

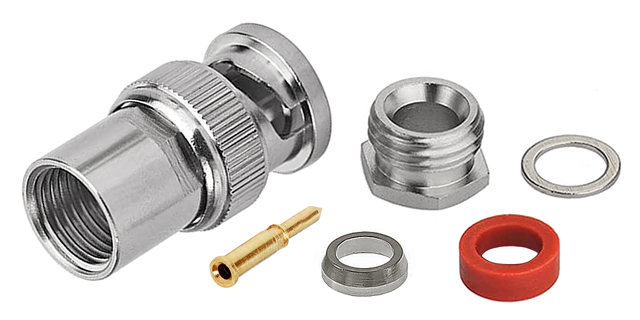

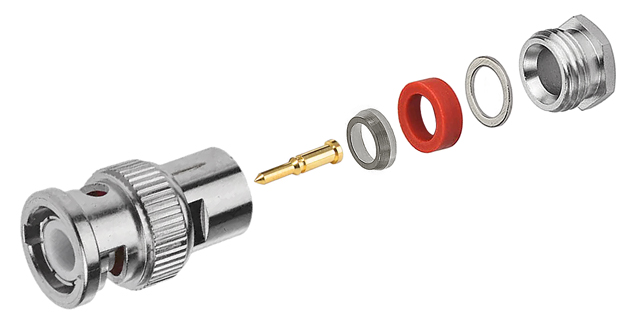

Złącze składa się z 6 elementów. Pin centralny wtyku jest lutowany, odpowiednio uformowany ekran kabla (wywinięty na stożkowej tulejce) dociskany podczas skręcania wtyku zapewnia kontakt z masą złącza.

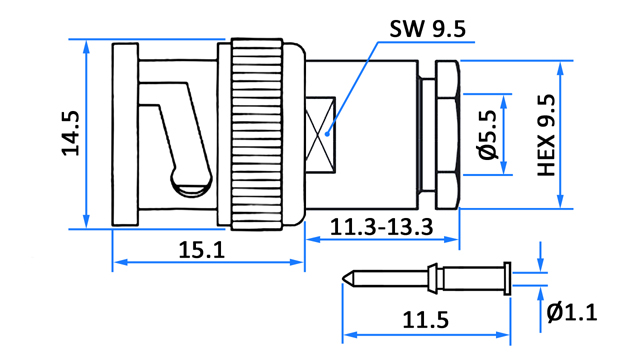

Wymiarowanie wtyku prezentujemy poniżej:
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Wtyk wykonany jest niklowanego stopu miedzi, pin centralny jest złocony. Impedancja wtyku wynosi 50Ω.
Dane techniczne
Złącze: wtyk BNC 50Ω męski
Materiał: niklowany stop miedzi, złocony pin centralny
Pasujący przewód: RG-58 i odpowiedniki
Impedancja: 50Ω
Pasmo pracy: <4GHz
Wymiary (długość/średnica w najszerszym miejscu): ok. 28/14.5mm
Masa: 12g
