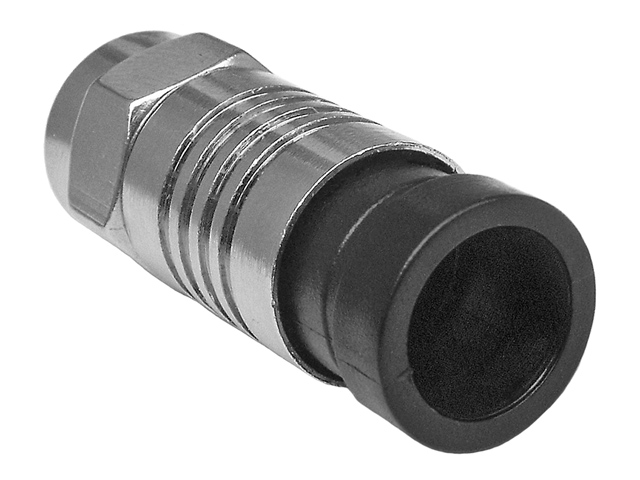

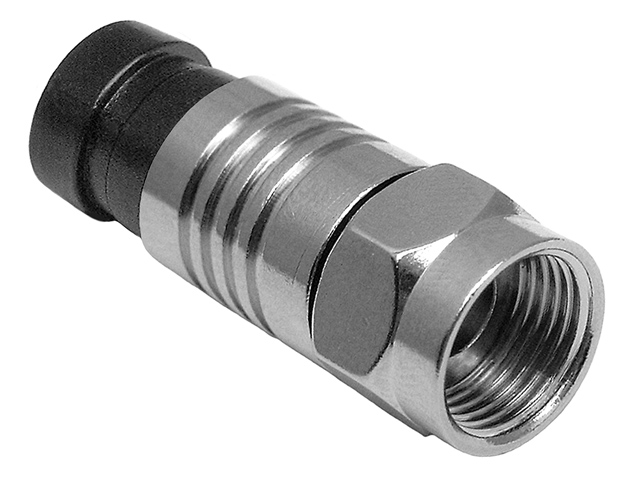

Wtyk F kompresowany (Snap-N-Seal) KH-120
powiększenie powiększenie
powiększenie powiększenie
nr katalogowy : 67259
Zalety złączy kompresowanych (compression connector) wynikają ze specjalnej, chronionej patentem konstrukcji złącza. Złącze posiada dwa pełne pierścienie wykonane ze specjalnego tworzywa, które w wyniku procesu kompresji złącza (ściśnięcia osiowego wzdłuż wtyku) uwypuklają się do wewnątrz. Wymiary tych pierścieni są tak dobrane, że po kompresji złącza zaciskają się na oponie kabla z siłą na tyle dużą, że zerwanie złącza z przewodu jest niemożliwe i na tyle małą, że nie uszkadzają struktury kabla. Pierścienie po zacisnięciu, dzięki otoczeniu opony kabla warstwą ściśle dopasowanego tworzywa, zapewniają wodoszczelność połączenia kabla z wtykiem i uniemożliwiają spływanie wody do wtyku po przewodzie co ma miejsce w klasycznym złączu.

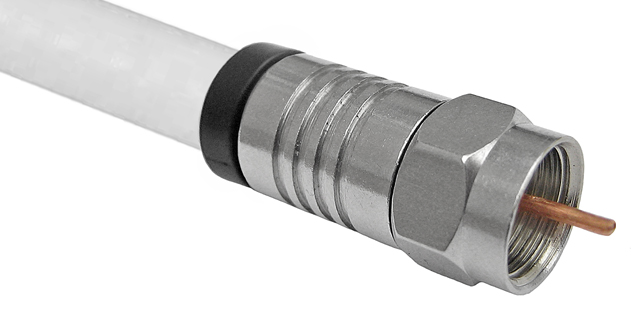

Oferowany przez nas wtyk kompresowany F przeznaczony jest do obsadzenia na współosiowym kablu koncentrycznym o średnicy żyły centralnej 0.80-1.20 mm, średnicy dielektryka 3.90-4.90mm oraz średnicy zewnętrznej 7.6-8.4mm, czyli na kablu KH-120 (i innych kablach 75? o zbliżonych wymiarach) używanych w instalacjach CAM, TV, SAT

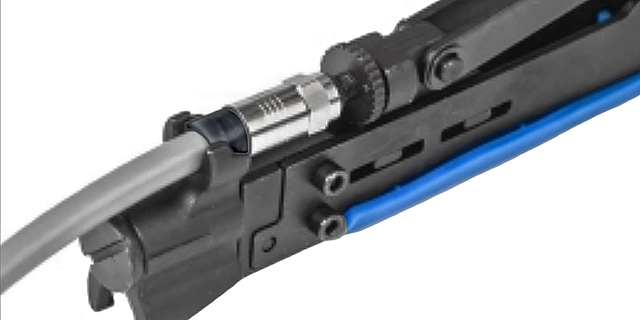

Doskonałe własności transmisyjne, odporność na korozję (wykonanie ze stopu miedzianego), wodoszczelność połączenia kabla z wtykiem, prostota i szybkośc montażu, stabilność i pewność wykonanego połączenia rekompensują wyższą cenę złącza i konieczność używania narzędzi zaciskających

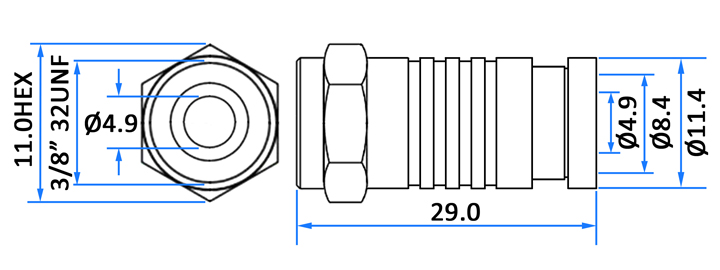

Długość 31 mm
średnica 11 mm
Masa 1 szt: 9 g
Pasmo pracy: <2.4GHz
Wymiary wprowadzanego przewodu (żyła środkowa/dielektryk/opona): 0.80-1.20mm/3.9-4.9mm/7.6-8.4 mm
