Adapter RF wtyk TNC - gniazdo SMA HQ 50Ω

nr katalogowy: 62595

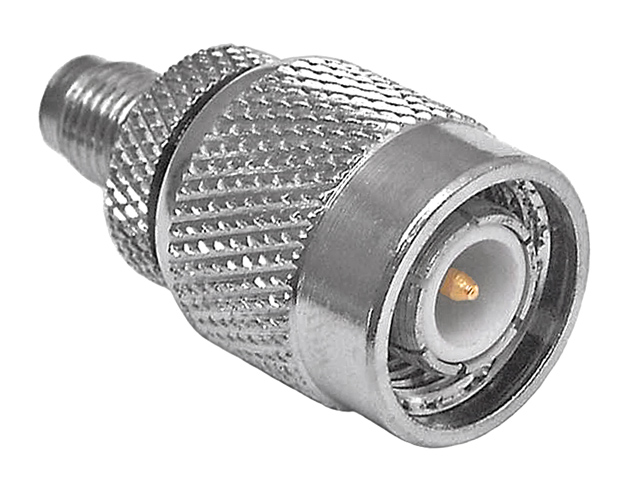

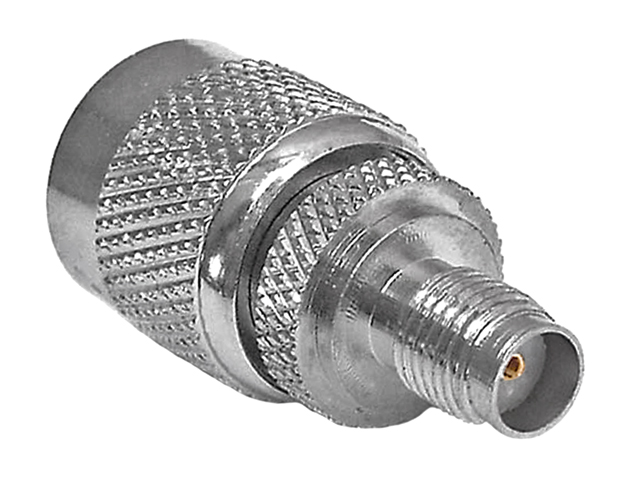

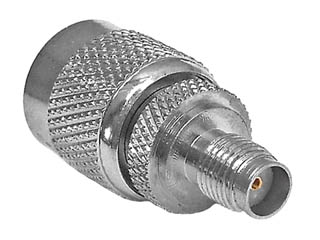

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Oferowany adapter jest przejściówką do zamiany wtyku SMA na wtyk TNC, zamiany gniazda TNC na gniazdo SMA lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza TNC oraz SMA. Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany adapter wykonany jest z niklowanego mosiądzu i posiada złocone styki. Impedancja adaptera wynosi 50Ω.

Dane techniczne

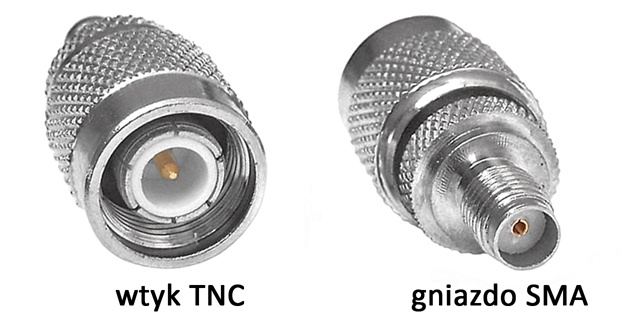

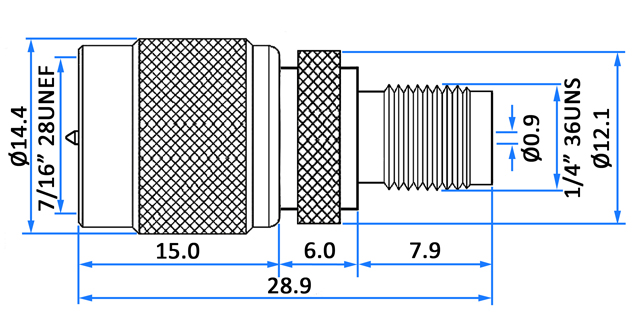

Złącza: wtyk TNC męski, gniazdo SMA żeńskie Impedancja: 50Ω Pasmo pracy: 11GHz Materiał: niklowany mosiądz, styki kontaktu złocone Wymiary (długość/średnica): 28/14.5mm Masa: ok. 13g
