Adapter RF wtyk SMA - gniazdo TNC HQ 50Ω
nr katalogowy: 62590

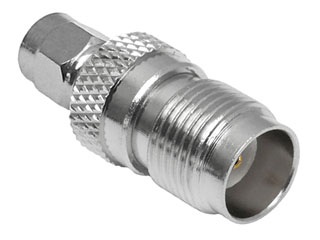

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Oferowany adapter jest przejściówką do zamiany wtyku TNC na wtyk SMA, zamiany gniazda SMA na gniazdo TNC lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza TNC oraz SMA.

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
powiększenie
Oferowany adapter wykonany jest z niklowanego mosiądzu i posiada złocone styki. Impedancja adaptera wynosi 50Ω.
Dane techniczne

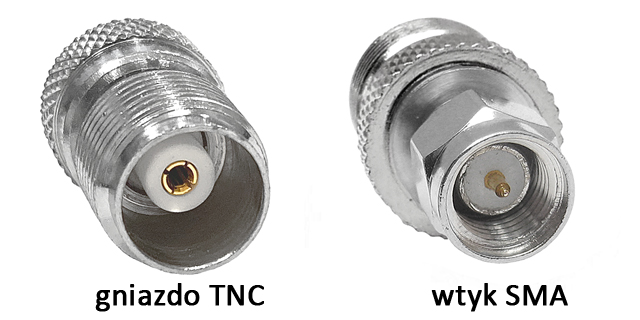

Złącza: wtyk SMA męski, gniazdo TNC żeńskie
Impedancja: 50Ω
Pasmo pracy: 11GHz
Materiał: niklowany mosiądz, styki kontaktu złocone
Wymiary (długość/średnica): 30/12mm
Masa: ok. 10g
